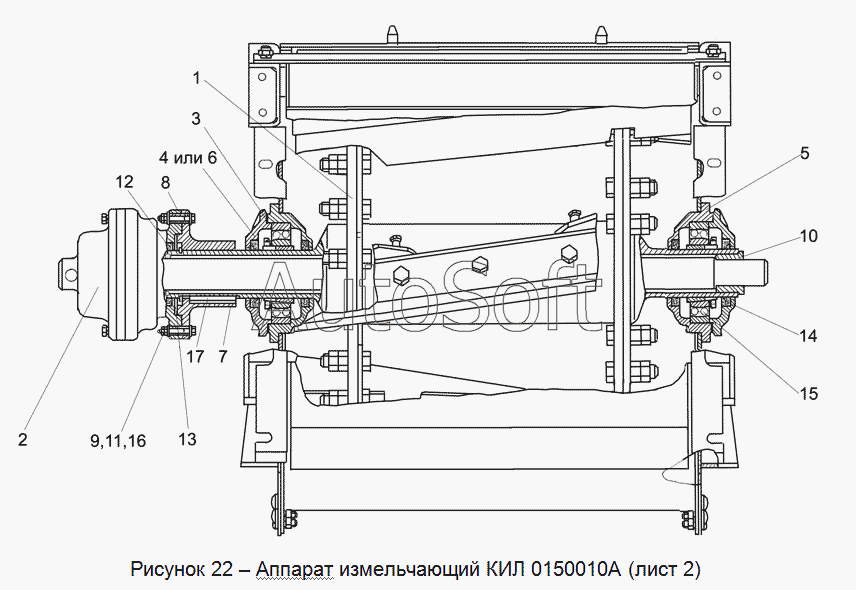

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0150010А Аппарат измельчающий (лист 2)
9
17
16
15
14
13
12
11
10
КИЛ 0150010А
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0150010А | К***А | Аппарат измельчающий | |
| 1 | К***А | Барабан | |
| 2 | К***0 | Вал с муфтой | |
| 3 | К***1 | Прокладка | |
| 4 | К***3 | Крышка подшипника | |
| 5 | К***А | Корпус подшипника | |
| 6 | К***А | Крышка подшипника | |
| 7 | К***А | Втулка предохранительная | |
| 8 | К***1 | Втулка | |
| 9 | К***9 | Болт | |
| 10 | К***5 | Втулка | |
| 11 | Г***5 | Гайка М10 -5915 | |
| 12 | К***9 | Кольцо 055-065-58-2-2 -18829 | |
| 13 | К***0 | Кольцо А80 -13940 | |
| 14 | М***2 | Манжета 2,2-80х105-1 -8752 | |
| 15 | П***8 | Подшипник 11216 -28428 | |
| 16 | Ш***1 | Шайба 10.01 -11371 | |
| 17 | Ш***0 | Шпонка 2-16х10х80 -23360 |
