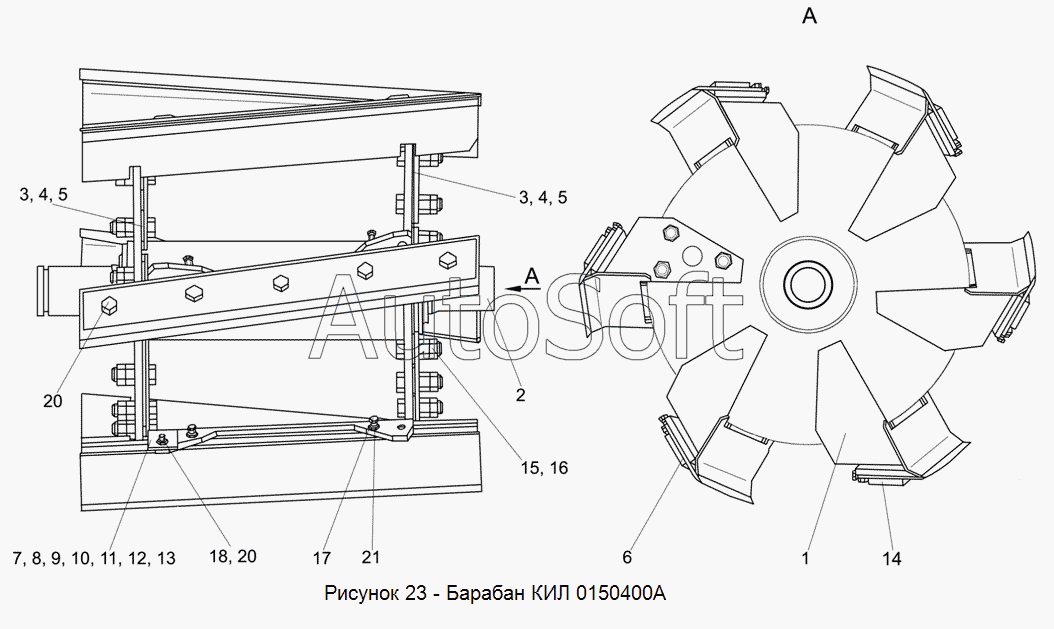

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0150400А Барабан
11
21
20
19
18
17
16
15
14
13
12
КИЛ 0150400А
10
9
8
7
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0150400А | К***А | Барабан | |
| 1 | К***0 | Опора | |
| 2 | К***А | Вал барабана | |
| 3 | К***6 | Опора ножа | |
| 4 | К***7 | Прокладка | |
| 5 | К***8 | Прокладка | |
| 6 | К***Г | Нож | |
| 7 | К***А | Груз балансировочный | |
| 8 | К***1 | Груз балансировочный | |
| 9 | К***2 | Груз балансировочный | |
| 10 | К***3 | Груз балансировочный | |
| 11 | К***4 | Груз балансировочный | |
| 12 | К***5 | Груз балансировочный | |
| 13 | К***6 | Груз балансировочный | |
| 14 | К***А | Прижим ножа | |
| 15 | К***1 | Болт | |
| 16 | К***6 | Гайка М20х1.5.6Н.8.019 | |
| 17 | К***4 | Болт | |
| 18 | Б***6 | Болт М10х35 -7796 | |
| 19 | Б***8 | Болт М18х1,5-6gх40 -7798 | |
| 20 | Г***5 | Гайка М10 –5915 | |
| 21 | Г***5 | Гайка М12 –5915 |
