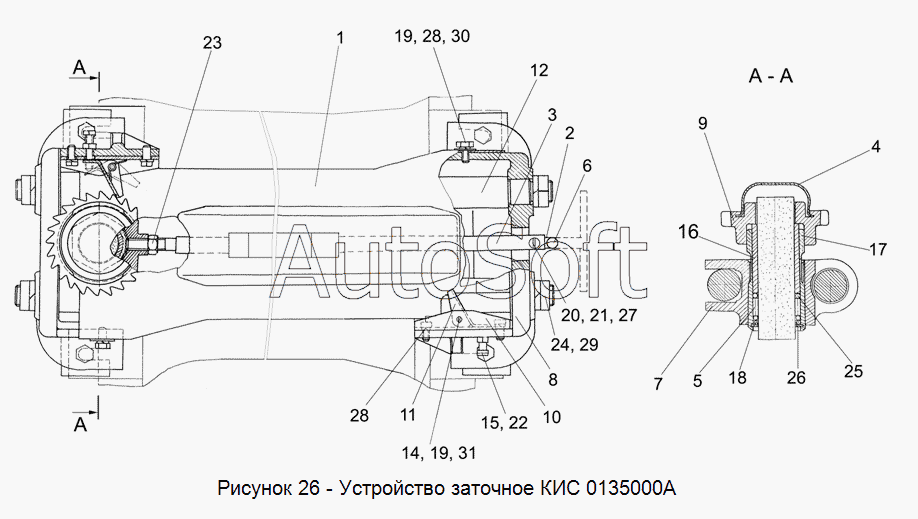

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0135000А Устройство заточное
24
16
17
18
19
19
20
21
22
23
15
25
26
27
28
28
29
30
31
7
1
2
3
4
5
6
КИС 0135000А
8
9
10
11
12
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0135000А | К***А | Устройство заточное | |
| КИС 0135010Б | К***Б | Фиксатор | |
| КИС 0135020 | К***0 | Тяга | |
| 1 | К***0 | Крышка | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Удлинитель | |
| 4 | К***2 | Колпак | |
| 5 | К***3 | Втулка зажимная | |
| 6 | К***5 | Трубка | |
| 7 | К***Б | Каретка | |
| 8 | К***Б | Кронштейн | |
| 9 | К***Б | Колесо храповое | |
| 10 | К***Б | Скоба | |
| 11 | К***2 | Защелка | |
| 12 | К***Б | Направляющая | |
| 13 | К***А | Ось фиксатора | |
| 14 | К***А | Пружина | |
| 15 | К***8 | Болт специальный | |
| 16 | К***А | Втулка резьбовая | |
| 17 | К***4 | Втулка нажимная | |
| 18 | К***6 | Шайба специальная | |
| 19 | Б***6 | Болт М8х16 -7796 | |
| 20 | В***3 | Винт В1 М6-8gх25 -17473 | |
| 21 | Г***5 | Гайка М6-6G -5915 | |
| 22 | Г***5 | Гайка М8-6G -5915 | |
| 23 | Г***5 | Гайка М12-6G -5915 | |
| 24 | Г***6 | Гайка М22х1,5 -2526 | |
| 25 | К***3 | Кольцо 042-050-46-2-4-18829/9833 | |
| 26 | К***3 | Кольцо В50 -13943 | |
| 27 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 28 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 29 | Ш***2 | Шайба 22Т 65Г -6402 | |
| 30 | Ш***8 | Шайба 8.01 -6958 | |
| 31 | Ш***1 | Шайба 5.01 -11371 |
