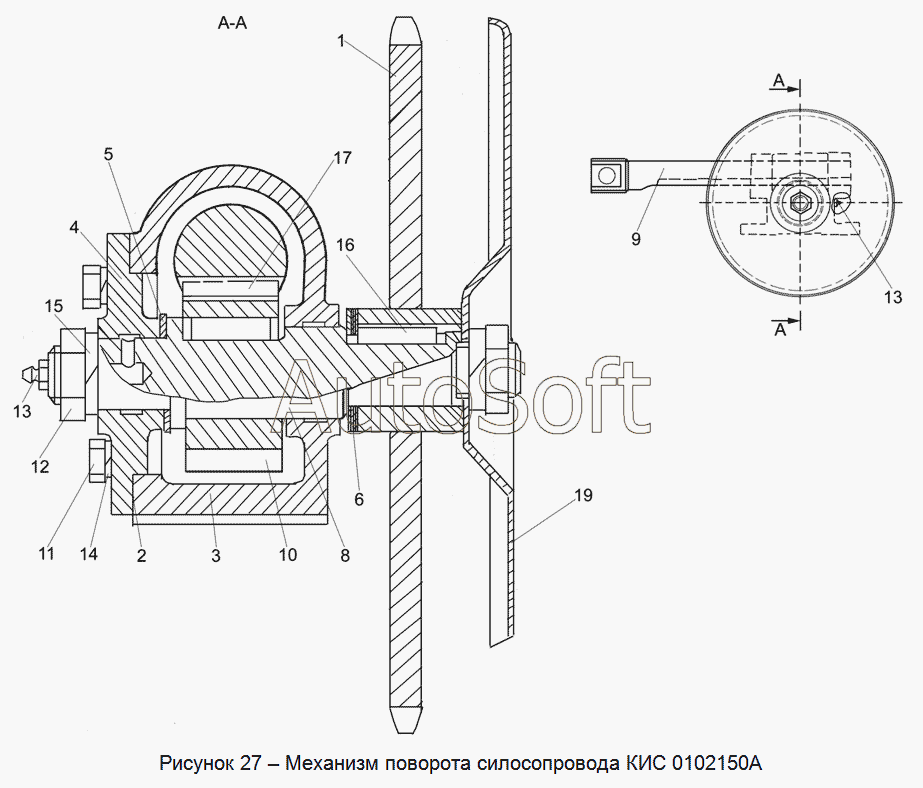

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0102150 Механизм поворота силосопровода
9
17
16
15
14
13
13
12
11
10
КИС 0102150А
8
19
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0102150А | К***А | Механизм поворота силосопровода | |
| 1 | К***А | Звездочка | |
| 2 | К***2 | Прокладка | |
| 3 | К***Б | Корпус | |
| 4 | К***3 | Крышка | |
| 5 | К***6 | Шайба | |
| 6 | К***8 | Шайба | |
| 8 | К***Б | Вал | |
| 9 | К***1 | Рейка | |
| 10 | К***2 | Шестерня | |
| 11 | Б***6 | Болт М10х25 -7796 | |
| 12 | Г***6 | Гайка М22х1.5 -2526 | |
| 13 | М***3 | Масленка 1.2 -19853 | |
| 14 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 15 | Ш***2 | Шайба 22Т 65Г -6402 | |
| 16 | Ш***9 | Шпонка 3-10х8х36 -8789 | |
| 17 | Ш***9 | Шпонка 3-10х8х45 -8789 | |
| 19 | К***9 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
