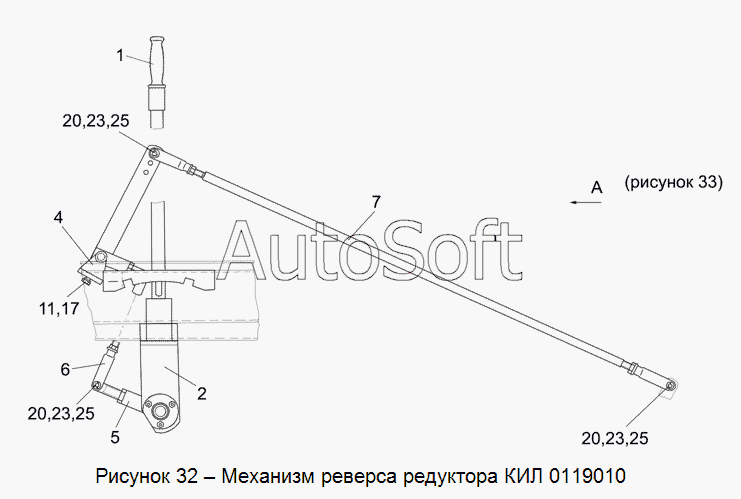

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0119010 Механизм реверса редуктора (лист 1)
КИЛ 0119010
1
2
4
5
6
7
11
17
20
20
20
23
23
23
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119010 | К***0 | Механизм управления редуктора | |
| 1 | К***0 | Рукоятка | |
| 2 | К***0 | Кронштейн | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Тяга | |
| 7 | К***0 | Тяга | |
| 11 | Б***6 | Болт М10-6е25 -7796 | |
| 17 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 20 | Ш***1 | Шайба 10.01 -11371 | |
| 23 | О***0 | Ось 6-10b12х36 -9650 | |
| 25 | Ш***7 | Шплинт 2,5х18 -397 |
