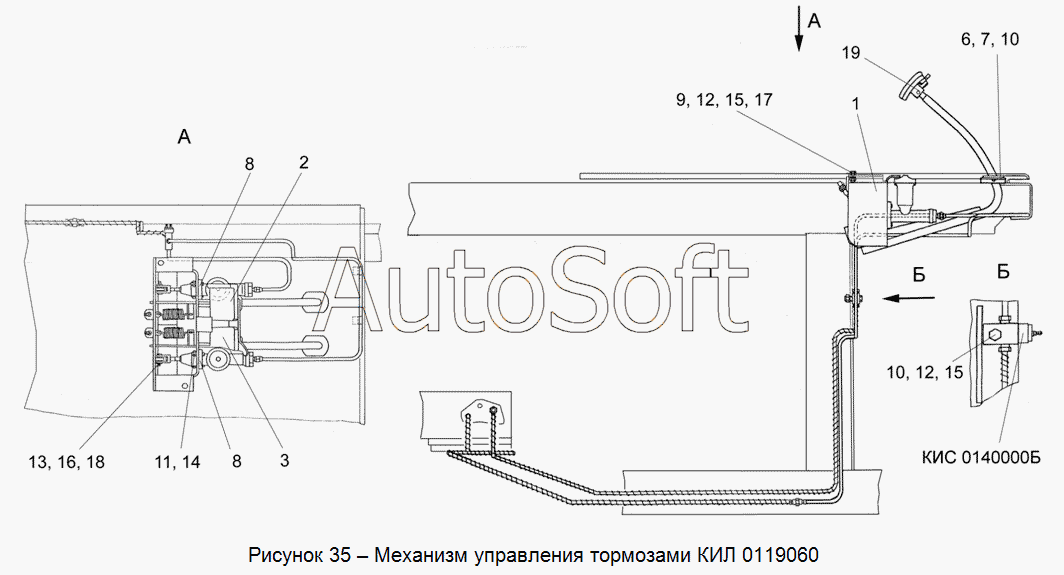

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0119060А-01 Механизм управления тормозами
10
10
КИЛ 0119060
19
18
17
16
15
15
14
13
12
12
11
КИЛ 0119060А
9
8
8
7
6
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119060 | К***0 | Механизм управления тормозами | |
| КИЛ 0119060А | К***А | Механизм управления тормозами | |
| 1 | К***0 | Механизм управления тормозами | |
| 2 | К***0 | Педаль левая | |
| 3 | К***0 | Педаль правая | |
| 4 | К***0 | Трубка | |
| 5 | К***0 | Трубка | |
| 6 | К***2 | Прокладка | |
| 7 | К***4 | Прокладка | |
| 8 | 5***6 | Главный цилиндр тормоза правый | |
| 9 | Б***6 | Болт М10-6ех20 -7796 | |
| 10 | Б***6 | Болт М10-6ех35 -7796 | |
| 11 | Г***5 | Гайка М8-6G -5915 | |
| 12 | Г***5 | Гайка М10-6G -5915 | |
| 13 | О***0 | Ось 6-8b12х30 -9650 | |
| 14 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 15 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 16 | Ш***1 | Шайба 8.01 -11371 | |
| 17 | Ш***1 | Шайба 10.01 -11371 | |
| 18 | Ш***7 | Шплинт 2,5х18 -397 | |
| 19 | Ш***8 | Штифт 6х36 -3128 |
