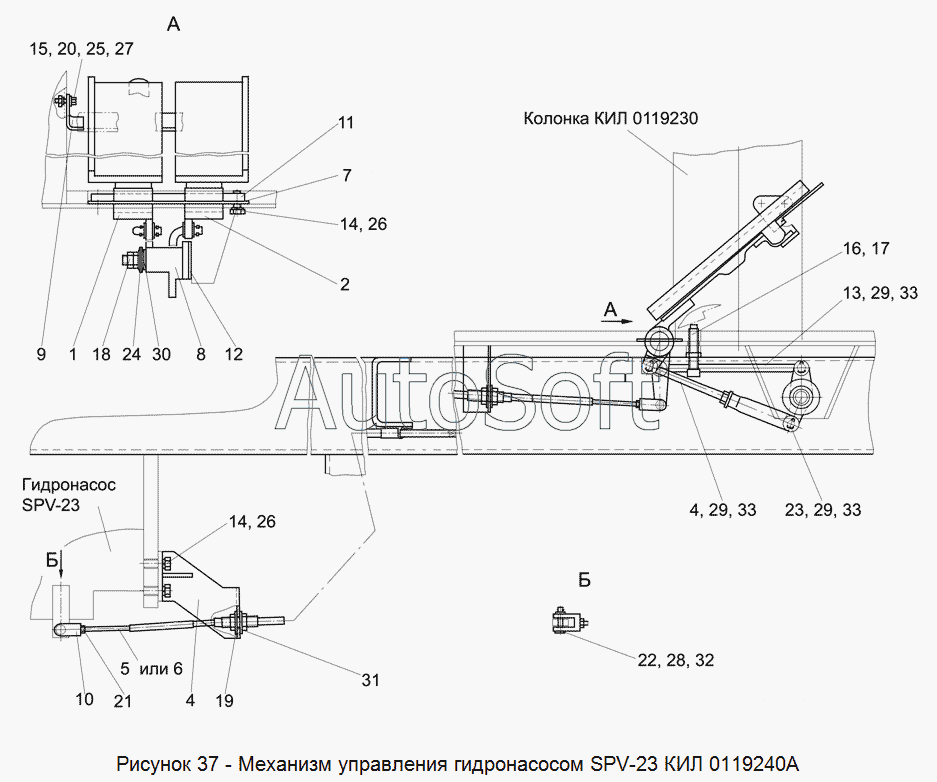

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0119240А-01 Механизм управления гидронасосом SPV – 23
КИЛ 0119240А-01
1
2
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
29
30
31
32
33
33
33
КИЛ 0119240А
SPV-23
КИЛ 0119230
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SPV-23 | S***3 | Гидронасос | |
| КИЛ 0119230 | К***0 | Колонка управления | |
| КИЛ 0119240А | К***А | Механизм управления гидронасосом | |
| КИЛ 0119240А-01 | К***1 | Механизм управления гидронасосом SPV – 23 | |
| 1 | К***1 | Педаль переднего хода | |
| 2 | К***1 | Педаль заднего хода | |
| 3 | К***1 | Опора | |
| 4 | К***1 | Тяга | |
| 5 | 2***9 | Трос дистанционного управления | |
| 6 | 2***0 | Трос дистанционного управления | |
| 7 | К***6 | Прокладка | |
| 8 | К***3 | Рычаг | |
| 9 | К***2 | Упор | |
| 10 | К***3 | Вилка | |
| 11 | К***8 | Ось | |
| 12 | К***4 | Накладка сцепления | |
| 13 | К***Б | Тяга | |
| 14 | Б***6 | Болт М10-6ех20 -7796 | |
| 15 | Б***8 | Болт М6-6ех16 -7798 | |
| 16 | В***2 | Винт В М12-6ех60 -1482 | |
| 17 | Г***6 | Гайка М12-6G -2526 | |
| 18 | Г***6 | Гайка М14-6G -2526 | |
| 19 | Г***6 | Гайка М18х1,5-6G -2526 | |
| 20 | Г***5 | Гайка М6-6G -5915 | |
| 21 | Г***5 | Гайка М8-6G -5915 | |
| 22 | О***0 | Ось 6-6b12х30 -9650 | |
| 23 | О***0 | Ось 6-10b12х36 -9650 | |
| 24 | П***7 | Пружина тарельчатая II-1-3-35х15х1,5х1-3057 | |
| 25 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 26 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 27 | Ш***8 | Шайба 6.01 -6958 | |
| 28 | Ш***1 | Шайба 6.01 -11371 | |
| 29 | Ш***1 | Шайба 10.01 -11371 | |
| 30 | Ш***1 | Шайба 14.01 -11371 | |
| 31 | Ш***1 | Шайба 18.01 -11371 | |
| 32 | Ш***7 | Шплинт 1,6х16 -397 | |
| 33 | Ш***7 | Шплинт 2,5х18 -397 |
