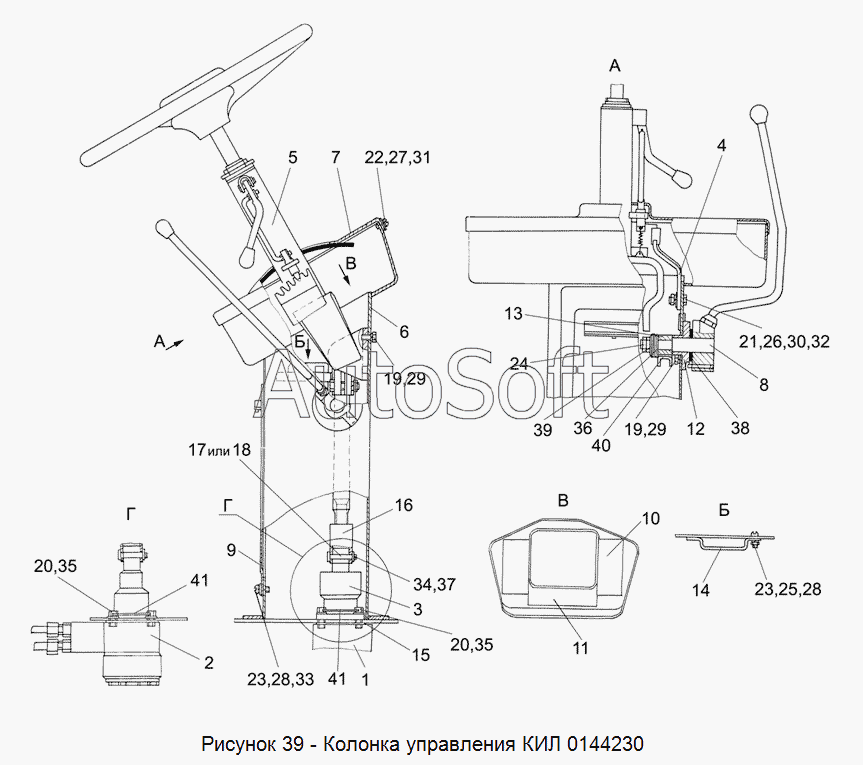

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0144230 Колонка управления
32
22
23
23
24
25
26
27
28
28
29
29
30
31
21
33
34
35
35
36
37
38
39
40
41
41
11
1
2
3
4
5
6
7
8
9
10
КИЛ 0144230
12
13
14
15
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0144230 | К***0 | Колонка управления | |
| 1 | К***0 | Гидроруль | |
| 2 | К***0 | Насос-дозатор | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Кронштейн | |
| 5 | К***1 | Привод управления | |
| 6 | К***0 | Корпус колонки | |
| 7 | К***А | Крышка | |
| 8 | К***0 | Рычаг управления | |
| 9 | К***Б | Крышка | |
| 10 | К***8 | Пластина 2Н-I-АМС-М-1,0 -7338 | |
| 11 | К***9 | Пластина 2Н-I-АМС-М-1,0 -7338 | |
| 12 | К***Б | Втулка | |
| 13 | К***Б | Рычаг | |
| 14 | К***Б | Скоба | |
| 15 | К***5 | Прокладка | |
| 16 | К***6 | Втулка | |
| 17 | К***8 | Ось | |
| 18 | К***3 | Ось | |
| 19 | Б***6 | Болт М8-6ех16 -7796 | |
| 20 | Б***6 | Болт 3 М10-6ех20 -7796 | |
| 21 | Б***2 | Болт М10-6ех25 -7802 | |
| 22 | В***3 | Винт 8М5-6ех10-17473 | |
| 23 | В***3 | Винт 8М6-6ех12 -17473 | |
| 24 | Г***6 | Гайка М14-6G -2526 | |
| 25 | Г***5 | Гайка М6-6G -5915 | |
| 26 | Г***5 | Гайка М10-6G -5915 | |
| 27 | Ш***2 | Шайба 5Т 65Г -6402 | |
| 28 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 29 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 30 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 31 | Ш***8 | Шайба А.5.01 -6958 | |
| 32 | Ш***8 | Шайба А.10.01 -6958 | |
| 33 | Ш***1 | Шайба С.6.01 -11371 | |
| 34 | Ш***1 | Шайба С.8.01 -11371 | |
| 35 | Ш***1 | Шайба С.10.01 -11371 | |
| 36 | Ш***1 | Шайба С.14.01 -11371 | |
| 37 | Ш***7 | Шплинт 2,5х18 -397 | |
| 38 | Н***я | Накладка фрикционная | |
| 39 | П***7 | Пружина тарельчатая II-1-3-35х15х1,5х1 -3057 | |
| 40 | Ш***0 | Шпонка 5х5 -23360 | |
| 41 | П***2 | Проволока 1,6-0-4 -3282 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
