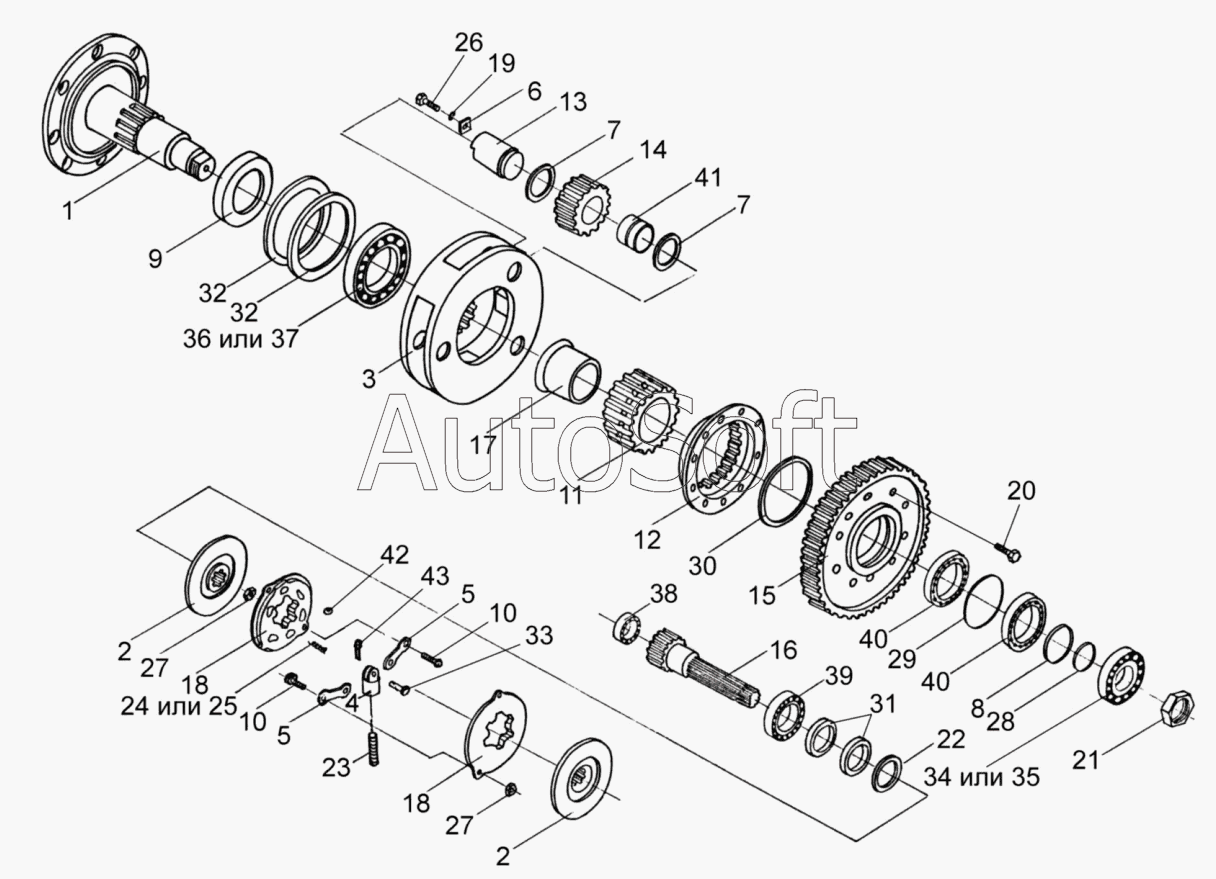

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А (2010). Редуктор бортовой левый УЭС 0107150-01 (валы, шестерни)
33
20
21
22
23
24
25
26
27
27
28
29
30
32
32
19
34
35
36
37
38
39
40
40
41
42
43
31
7
7
МК-23М.03.000Ж-03
18
18
3
15
23
1
2
2
3
5
5
6
УЭС 0107150-01
8
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МК-23М.03.000Ж-03 | М***3 | Редуктор левый | |
| УЭС 0107150-01 | У***1 | Редуктор бортовой левый | |
| 1 | М***1 | Ось колеса | |
| 2 | 3***0 | Диск тормоза фрикционный | |
| 3 | М***0 | Водило | |
| 3 | М***5 | Водило | |
| 4 | М***6 | Вилка | |
| 5 | М***7 | Тяга | |
| 6 | М***5 | Шайба | |
| 7 | М***6 | Шайба | |
| 8 | М***9 | Шайба | |
| 9 | М***3 | Втулка | |
| 10 | М***6 | Палец | |
| 11 | М***6 | Шестерня солнечная | |
| 12 | М***7 | Муфта соединительная | |
| 13 | М***8 | Ось сателита | |
| 14 | М***9 | Сателлит | |
| 15 | М***0 | Колесо зубчатое | |
| 15 | М***1 | Колесо зубчатое | |
| 16 | М***А | Вал-шестерня | |
| 17 | М***6 | Втулка | |
| 18 | 3***8 | Диск нажимной | |
| 18 | М***А | Диски нажимные | |
| 19 | У***6 | Шайба | |
| 20 | У***А | Болт | |
| 21 | У***8 | Гайка | |
| 22 | 3***4 | Кольцо | |
| 23 | 3***0 | Тяга | |
| 23 | 3***7 | Тяга | |
| 24 | 3***5 | Пружина | |
| 25 | 7***3 | Пружина 2С132.0031 | |
| 26 | Б***т | Болт | |
| 27 | Г***а | Гайка | |
| 28 | К***о | Кольцо | |
| 29 | К***о | Кольцо | |
| 30 | К***о | Кольцо | |
| 31 | М***а | Манжета | |
| 32 | М***а | Манжета | |
| 33 | О***ь | Ось | |
| 34 | П***к | Подшипник | |
| 35 | П***к | Подшипник | |
| 36 | П***к | Подшипник | |
| 37 | П***к | Подшипник | |
| 38 | П***к | Подшипник | |
| 39 | П***к | Подшипник | |
| 40 | П***к | Подшипник | |
| 41 | П***к | Подшипник | |
| 42 | Ш***к | Шарик | |
| 43 | Ш***т | Шплинт |
