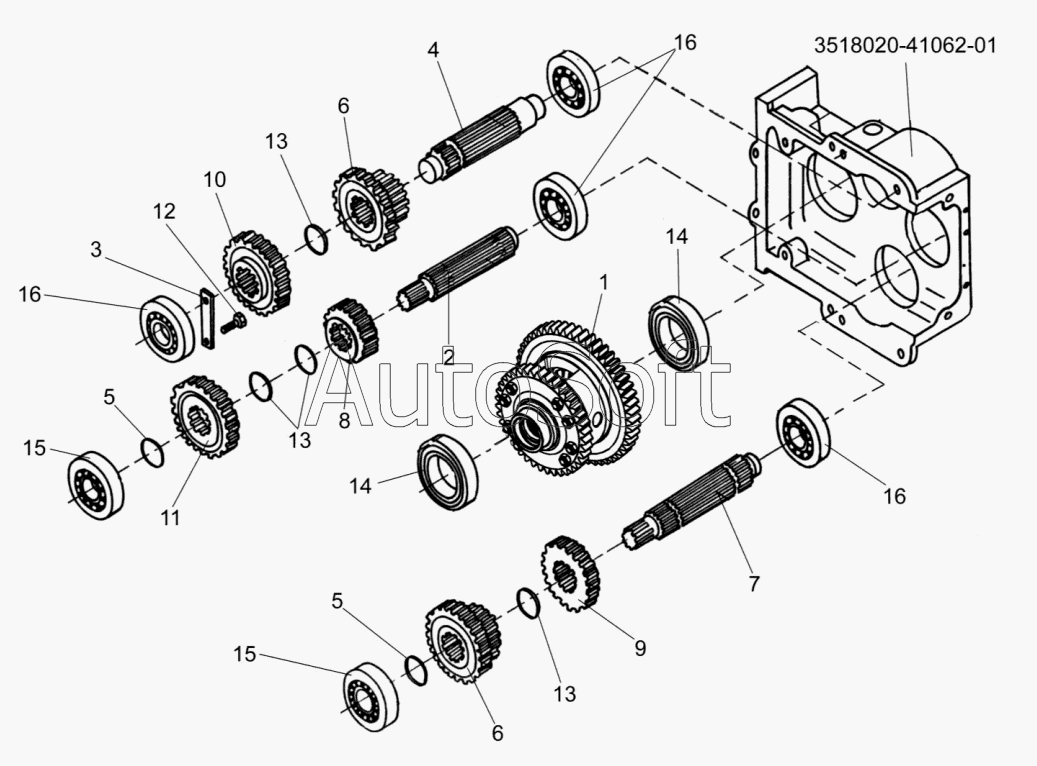

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А (2010). Коробка диапазонов 3518020-46150 (валы, шестерни)
3518020-46150
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
13
13
14
14
15
15
16
16
16
3518020-41062-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-41062-01 | 3***1 | Корпус коробки диапазонов правый | |
| 3518020-46150 | 3***0 | Коробка диапазонов | |
| 1 | 3***0 | Дифференциал | |
| 2 | У***6 | Вал первичный | |
| 3 | 3***8 | Пластина стопорная | |
| 4 | 3***7 | Вал промежуточный | |
| 5 | 3***9 | Кольцо распорное | |
| 6 | 3***3 | Блок шестерен | |
| 7 | 3***3 | Вал первичный | |
| 8 | 3***3 | Шестерня ведомая промежуточного вала | |
| 9 | 3***4 | Шестерня ведомая промежуточного вала | |
| 10 | 3***3 | Шестерня промежуточного вала | |
| 11 | 3***4 | Шестерня ведущая | |
| 12 | Б***т | Болт | |
| 13 | К***о | Кольцо | |
| 14 | П***к | Подшипник | |
| 15 | П***к | Подшипник | |
| 16 | П***к | Подшипник |
