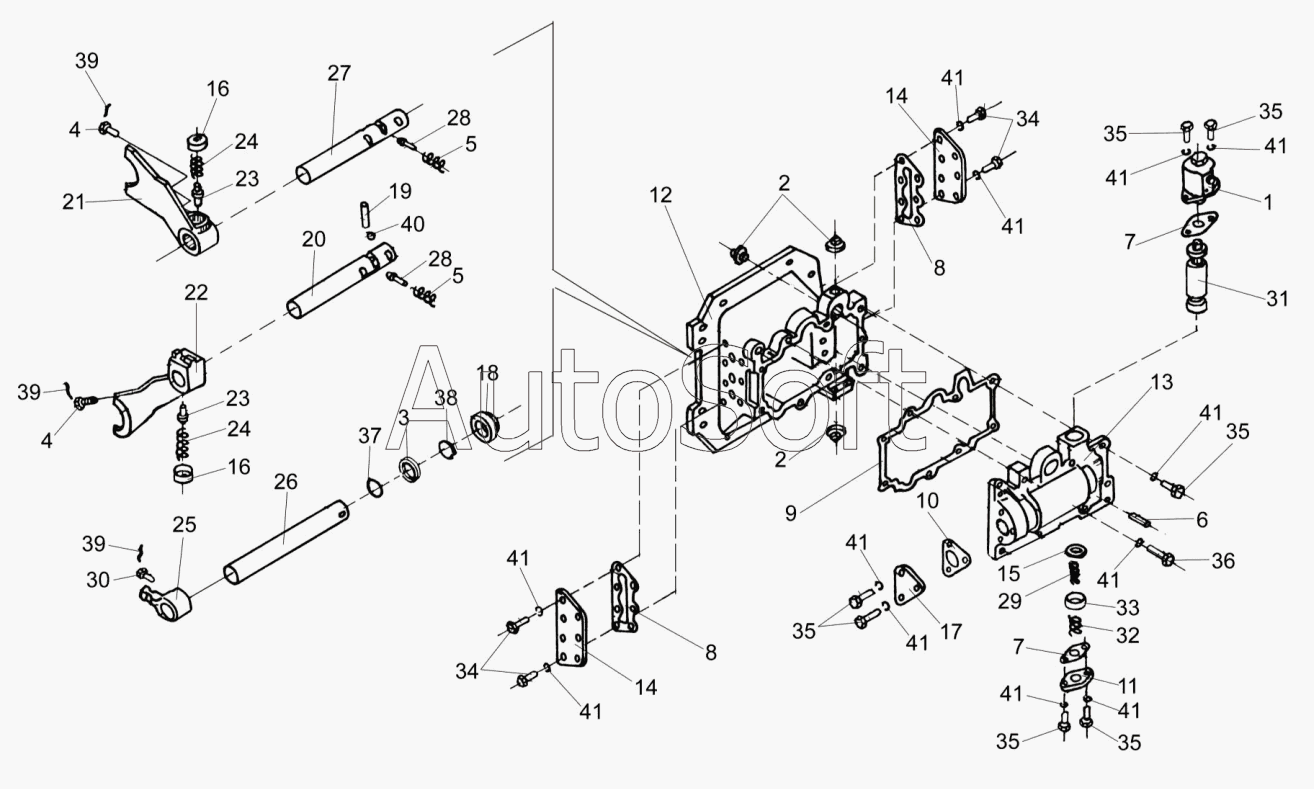

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А (2010). Механизм переключения диапазонов 3518020-46160
31
21
22
23
23
24
24
25
26
27
28
28
29
30
20
32
33
34
34
35
35
35
35
35
35
36
37
38
39
39
39
40
41
41
41
41
41
41
41
41
41
41
41
41
9
21
22
1
2
2
3
4
4
5
5
6
7
7
8
8
3518020-46160
10
11
12
13
14
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-46160 | 3***0 | Механизм переключения диапазонов | |
| 1 | 3***0 | Гидроцилиндр блокировки диапазонов | |
| 2 | К***5 | Пробка | |
| 3 | У***3 | Шайба | |
| 4 | 6***Б | Болт штока | |
| 5 | 6***6 | Пружина | |
| 6 | 6***7 | Штифт | |
| 7 | 3***8 | Прокладка корпуса блокировки | |
| 8 | 3***7 | Прокладка крышки корпуса механизма переключения | |
| 9 | 3***7 | Прокладка корпуса блокировки | |
| 10 | 3***9 | Прокладка крышки блокировки | |
| 11 | 3***8 | Крышка корпуса блокировки | |
| 12 | 3***8 | Корпус механизма переключения диапазонов | |
| 13 | 3***9 | Корпус блокировки | |
| 14 | 3***1 | Крышка корпуса механизма переключения | |
| 15 | 3***5 | Шайба валика блокировки | |
| 16 | 3***8 | Гайка пружин вилок | |
| 17 | 3***1 | Крышка блокировки | |
| 18 | 3***3 | Гайка уплотнения штока | |
| 19 | 3***4 | Штифт установочный | |
| 20 | 3***1 | Шток верхний переключения диапазонов | |
| 21 | 3***0 | Вилка переключения нижняя | |
| 21 | 3***4 | Вилка переключения нижняя | |
| 22 | 3***0 | Вилка переключения верхняя | |
| 22 | 3***5 | Вилка переключения верхняя | |
| 23 | 3***6 | Штифт вилки переключения | |
| 24 | 3***7 | Пружина штифта вилки | |
| 25 | 3***2 | Рычаг вилок переключения | |
| 26 | 3***7 | Шток управления | |
| 27 | 3***1 | Шток нижний переключения диапазонов | |
| 28 | 3***3 | Фиксатор штока диапазонов | |
| 29 | 3***1 | Пружина внутренняя блокировки | |
| 30 | 3***6 | Болт штока | |
| 31 | 3***9 | Шток блокировки | |
| 32 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 33 | 3***4 | Втулка ограничительная | |
| 34 | Б***т | Болт | |
| 35 | Б***т | Болт | |
| 36 | Б***т | Болт | |
| 37 | К***о | Кольцо | |
| 38 | К***о | Кольцо | |
| 39 | П***а | Проволока | |
| 40 | Ш***к | Шарик | |
| 41 | Ш***а | Шайба |
