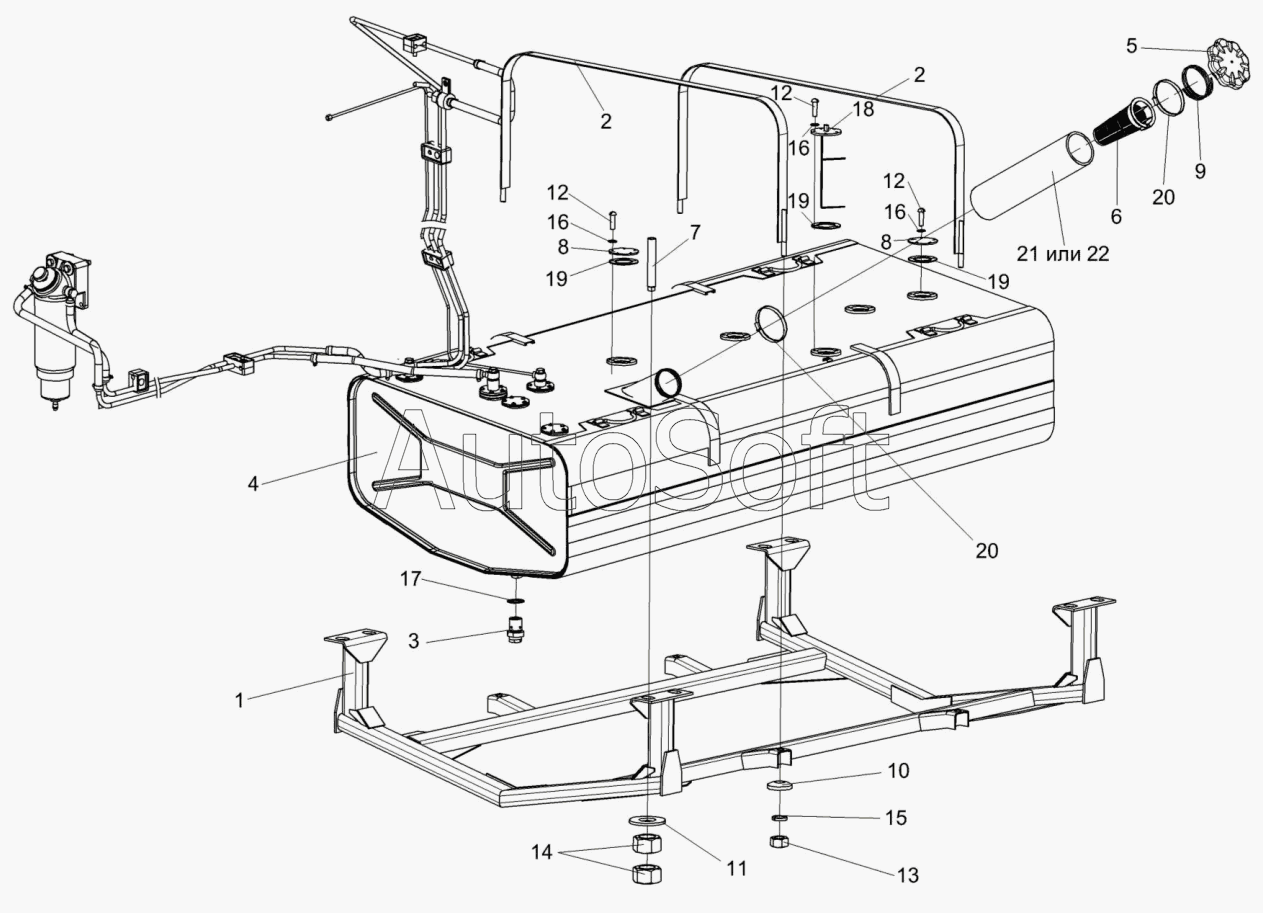

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Установка топливного оборудования КВС-5-0103000А (лист 1)
11
22
21
20
20
19
19
19
18
17
16
16
16
15
14
13
12
12
12
КВС-5-0103000А
10
9
8
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0103000А | К***А | Установка топливного оборудования | |
| 1 | К***0 | Рамка | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Клапан сливной | |
| 4 | К***0 | Бак топливный | |
| 5 | К***0 | Крышка | |
| 6 | 1***6 | Фильтр 1606 | |
| 7 | К***3 | Шпилька | |
| 8 | К***1 | Заглушка | |
| 9 | К***4 | Пружина | |
| 10 | К***5 | Шайба сферическая | |
| 11 | К***1 | Шайба | |
| 12 | В***3 | Винт В.М5-6ех18-17473 | |
| 13 | Г***5 | Гайка М12-6G-5915 | |
| 14 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 15 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 16 | Ш***1 | Шайба С.5.01-11371 | |
| 17 | 3***8 | Прокладка 30 М3-23358 | |
| 18 | Д***2 | Датчик | |
| 19 | 2***6 | Прокладка | |
| 20 | T***, | Хомут червячный TORRO 80-100/9 C7W2 | |
| 21 | П***, | Шланг гибкий армированный ПВХ1610 N | |
| 22 | P***5 | Шланг PROTAPE PUR 331 MHF Ф75 |
