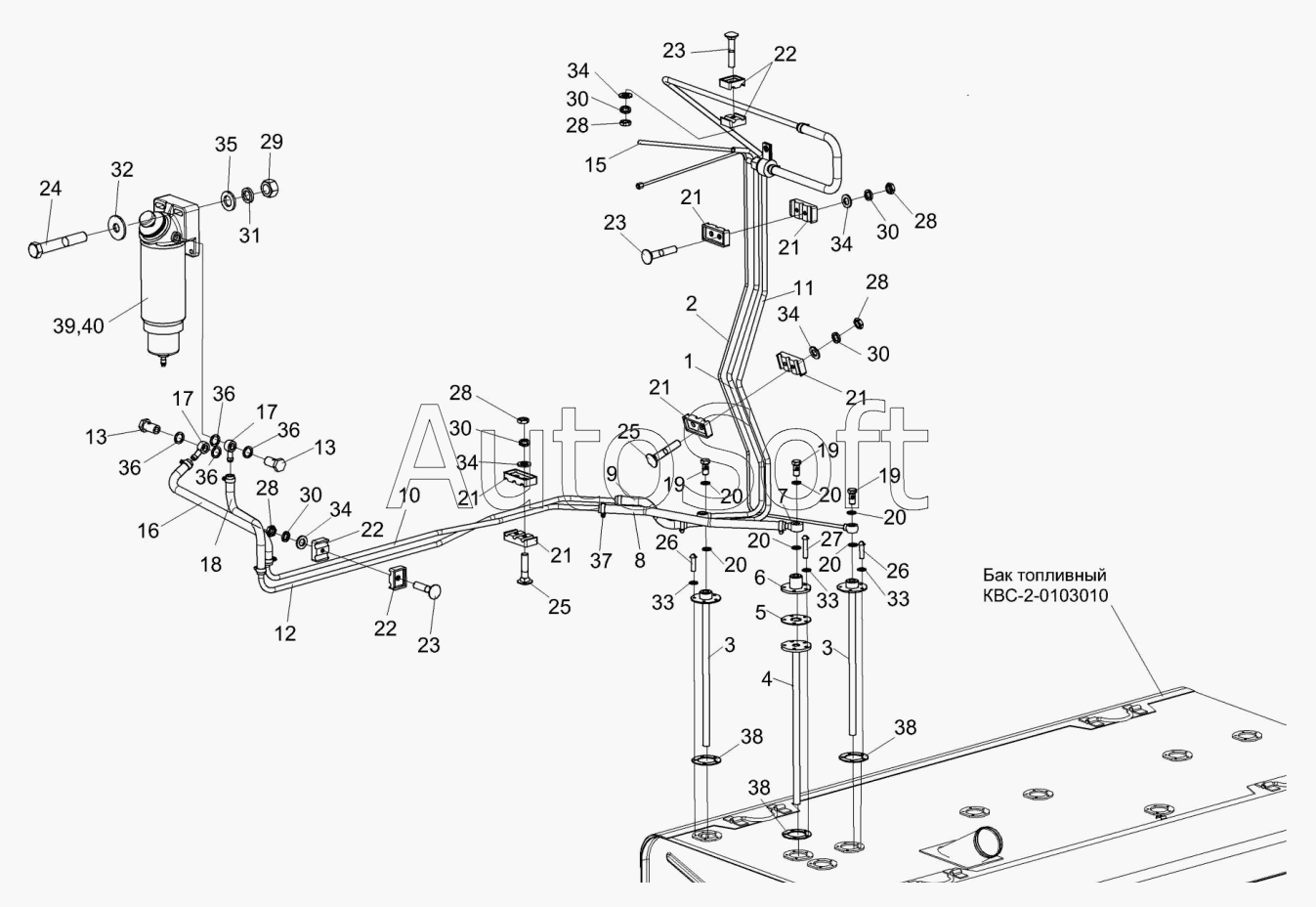

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Установка топливного оборудования КВС-5-0103000А (лист 2)
32
22
22
22
23
23
23
24
25
25
26
26
27
28
28
28
28
28
29
30
30
30
30
30
31
21
21
21
21
21
21
33
33
33
34
34
34
34
34
35
36
36
36
36
37
38
38
38
39
40
КВС-2-0103010
11
1
2
3
3
4
5
6
7
8
9
10
КВС-5-0103000А
12
13
13
15
16
17
17
18
19
19
19
20
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0103010 | К***0 | Бак топливный | |
| КВС-5-0103000А | К***А | Установка топливного оборудования | |
| 1 | К***А | Топливопровод сливной | |
| 2 | К***А | Топливопровод сливной | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Клапан | |
| 6 | К***0 | Корпус | |
| 7 | У***0 | Штуцер | |
| 8 | К***6 | Рукав 12х20-1,6-10362 | |
| 9 | К***9 | Рукав 12х20-1,6-10362 | |
| 10 | К***А | Топливопровод заборный | |
| 11 | К***А | Топливопровод заборный | |
| 12 | К***А | Топливопровод заборный | |
| 13 | К***1 | Болт специальный | |
| 14 | К***6 | Рукав 12х20-10362 | |
| 15 | К***6 | Рукав 12х20-10362 | |
| 16 | К***2 | Рукав 12х20-10362 | |
| 17 | К***0 | Штуцер | |
| 18 | К***3 | Рукав 12х20-10362 | |
| 19 | К***А | Болт специальный | |
| 20 | У***1 | Шайба | |
| 21 | У***А | Брус | |
| 22 | У***А | Брус | |
| 23 | Б***6 | Болт М8-6ех45-7796 | |
| 24 | Б***6 | Болт М12-6ех75-7796 | |
| 25 | Б***2 | Болт М8-6ех35-7802 | |
| 26 | В***3 | Винт В.М5-6ех18-17473 | |
| 27 | В***3 | Винт В.М5-6ех25-17473 | |
| 28 | Г***6 | Гайка М8-6G.05-2526 | |
| 29 | Г***5 | Гайка М12-6G-5915 | |
| 30 | Ш***2 | Шайба 8.65Г-6402 | |
| 31 | Ш***2 | Шайба 12.65Г-6402 | |
| 32 | Ш***8 | Шайба A 12.01-6958 | |
| 33 | Ш***1 | Шайба C.5.01-11371 | |
| 34 | Ш***1 | Шайба C.8.01-11371 | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | 1***8 | Прокладка 16 АД0-23358 | |
| 37 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 38 | 2***6 | Прокладка | |
| 39 | P***0 | Фильтр топливный | |
| 40 | D***1 | Подогреватель дизельного топлива |
