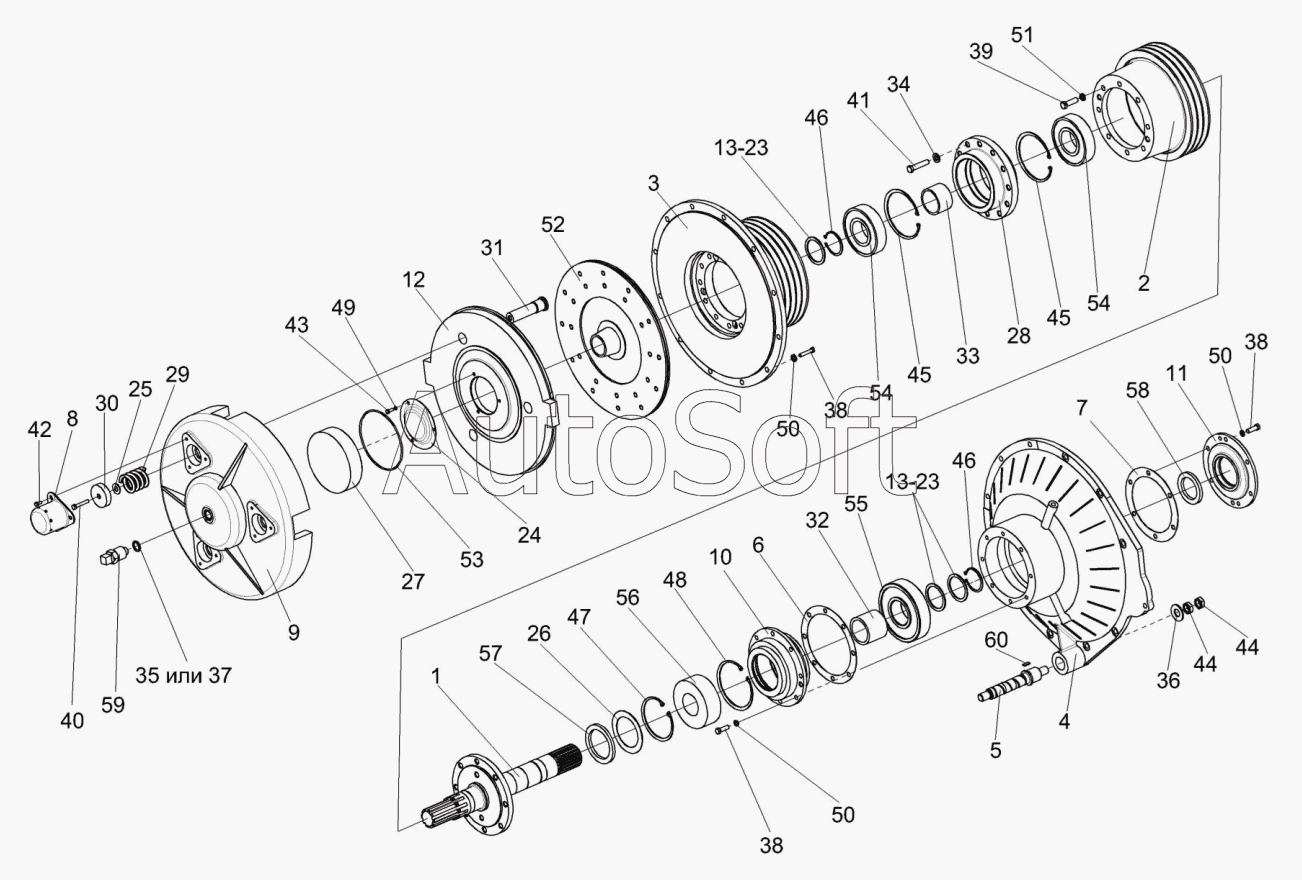

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Главный привод КВС-5-0151000А
КВС-5-0151000А
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
44
45
45
46
46
47
48
49
50
50
50
51
52
53
54
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0151020 | К***0 | Механизм нажимной | |
| КВС-1-0151030 | К***0 | Диск | |
| КВС-1-0151070 | К***0 | Стакан | |
| КВС-1-0151080 | К***0 | Крышка | |
| КВС-2-0151100 | К***0 | Ступица | |
| КВС-5-0151000А | К***А | Главный привод | |
| КВС-5-0151010 | К***0 | Корпус | |
| 1 | К***А | Вал | |
| 2 | К***2 | Шкив | |
| 3 | К***3 | Шкив | |
| 4 | К***5 | Крышка | |
| 5 | К***4 | Ось | |
| 6 | К***1 | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***А | Колпак | |
| 9 | К***А | Крышка | |
| 10 | К***2 | Стакан | |
| 11 | К***4 | Крышка | |
| 12 | К***1 | Диск нажимной | |
| 13 | К***1 | Кольцо регулировочное | |
| 14 | К***1 | Кольцо регулировочное | |
| 15 | К***2 | Кольцо регулировочное | |
| 16 | К***3 | Кольцо регулировочное | |
| 17 | К***4 | Кольцо регулировочное | |
| 18 | К***5 | Кольцо регулировочное | |
| 19 | К***6 | Кольцо регулировочное | |
| 20 | К***7 | Кольцо регулировочное | |
| 21 | К***8 | Кольцо регулировочное | |
| 22 | К***9 | Кольцо регулировочное | |
| 23 | К***0 | Кольцо регулировочное | |
| 24 | К***2 | Крышка | |
| 25 | К***3 | Шайба | |
| 26 | К***7 | Маслоуказатель | |
| 27 | К***1 | Поршень | |
| 28 | К***А | Ступица | |
| 29 | К***3 | Пружина | |
| 30 | К***6 | Тарелка | |
| 31 | К***8 | Палец | |
| 32 | К***А | Втулка | |
| 33 | К***А | Втулка | |
| 34 | К***8 | Шайба | |
| 35 | К***А | Шайба | |
| 36 | К***1 | Шайба | |
| 37 | Н***4 | Шайба | |
| 38 | Б***6 | Болт М10-6ех30-7796 | |
| 39 | Б***6 | Болт | |
| 40 | Б***6 | Болт М12-6ех45-7796 | |
| 41 | Б***6 | Болт М12-6ех50-7796 | |
| 42 | Б***8 | Болт М6-6ех14-7798 | |
| 43 | Б***8 | Болт М6-6ех16-7798 | |
| 44 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 45 | В***1 | Кольцо В130-13941 | |
| 46 | В***2 | Кольцо В60-13942 | |
| 47 | В***3 | Кольцо В115-13943 | |
| 48 | В***3 | Кольцо В130-13943 | |
| 49 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 50 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 51 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 52 | 1***0 | Диск ведомый сцепления | |
| 53 | 1***2 | Кольцо круглого сечения 165,00-4,00 72NBR 872 | |
| 54 | 6***1 | Подшипник 6312-2RS1 | |
| 55 | 6***2 | Подшипник 6412 | |
| 56 | 2***Е | Подшипник 22312Е | |
| 57 | B***5 | Манжета BABSL 80-105-7,5 FKM595 | |
| 58 | B***, | Манжета BAUMx7 60-85-8 | |
| 59 | 0***3 | Устройство для подвода масла | |
| 60 | 1***0 | Шпонка 10х8х28-23360 |
