Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Установка щитков КВС-5-0156000А
21
13
14
15
15
16
17
18
19
19
19
19
20
20
20
20
12
12
22
23
23
23
23
23
23
23
24
25
25
25
25
25
25
25
25
25
26
27
27
27
27
27
27
27
27
27
27
28
КВС-5-0156000А
11
10
9
8
7
7
6
5
4
3
2
1

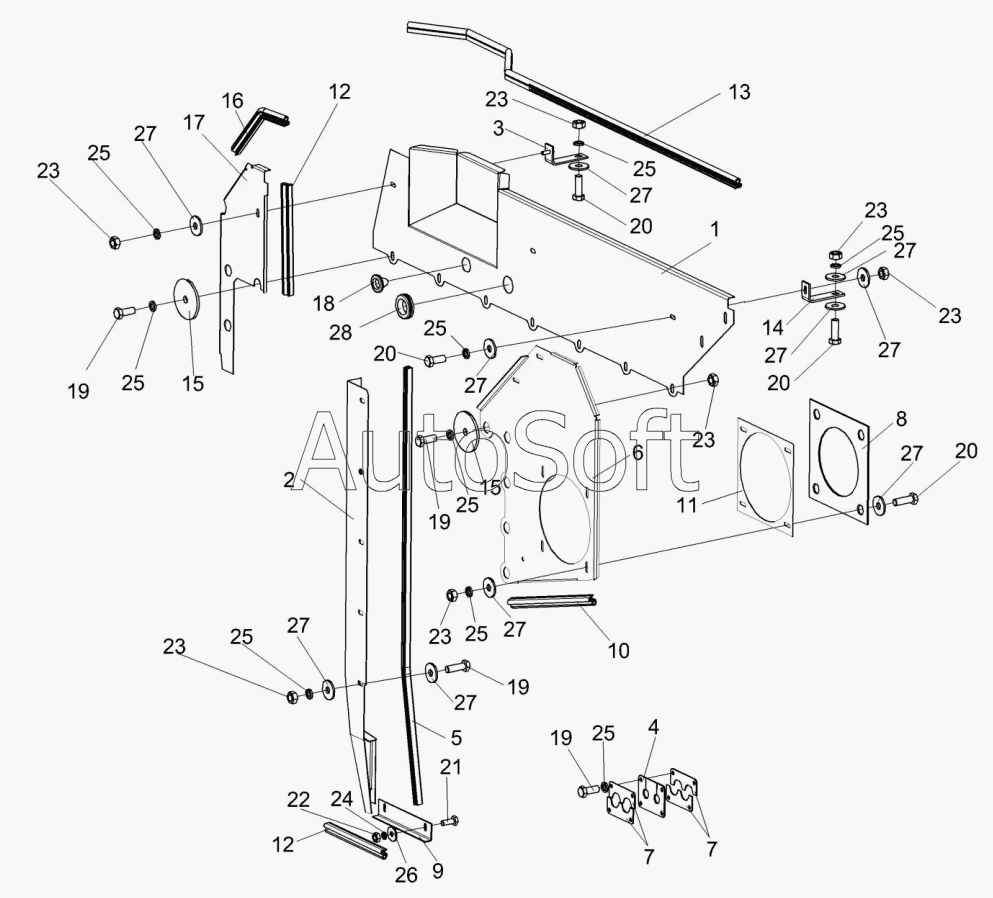

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0156130Б | К***Б | Щит правый | |
| КВС-5-0156000А | К***А | Установка щитков | |
| КВС-5-0156020 | К***0 | Щит верхний | |
| КВС-5-0156040 | К***0 | Щит правый | |
| КВС-5-0156050 | К***0 | Щит | |
| 1 | К***0 | Щит верхний | |
| 2 | К***0 | Щит | |
| 3 | К***0 | Кронштейн | |
| 4 | К***2 | Уплотнитель | |
| 5 | К***1 | Уплотнитель 2107-6107018М | |
| 6 | К***2 | Щит левый | |
| 7 | К***3 | Прижим | |
| 8 | К***4 | Прижим | |
| 9 | К***9 | Уголок | |
| 10 | К***2 | Уплотнитель 2107-6107018М | |
| 11 | К***А | Прокладка | |
| 12 | К***1 | Уплотнитель 2107-6107018М | |
| 13 | К***4 | Уплотнитель 2107-6107018М | |
| 14 | К***2 | Кронштейн | |
| 15 | К***4 | Шайба | |
| 16 | К***2 | Уплотнитель 2107-6107018М | |
| 17 | К***В | Щит правый | |
| 18 | К***1 | Втулка | |
| 19 | Б***6 | Болт М8-6Gх20-7796 | |
| 20 | Б***6 | Болт М8-6eх25-7796 | |
| 21 | Б***8 | Болт М6-6Gх16-7798 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С6.01-6958 | |
| 27 | Ш***8 | Шайба С8.01-6958 | |
| 28 | В***5 | Втулка 529И-3724065 |
