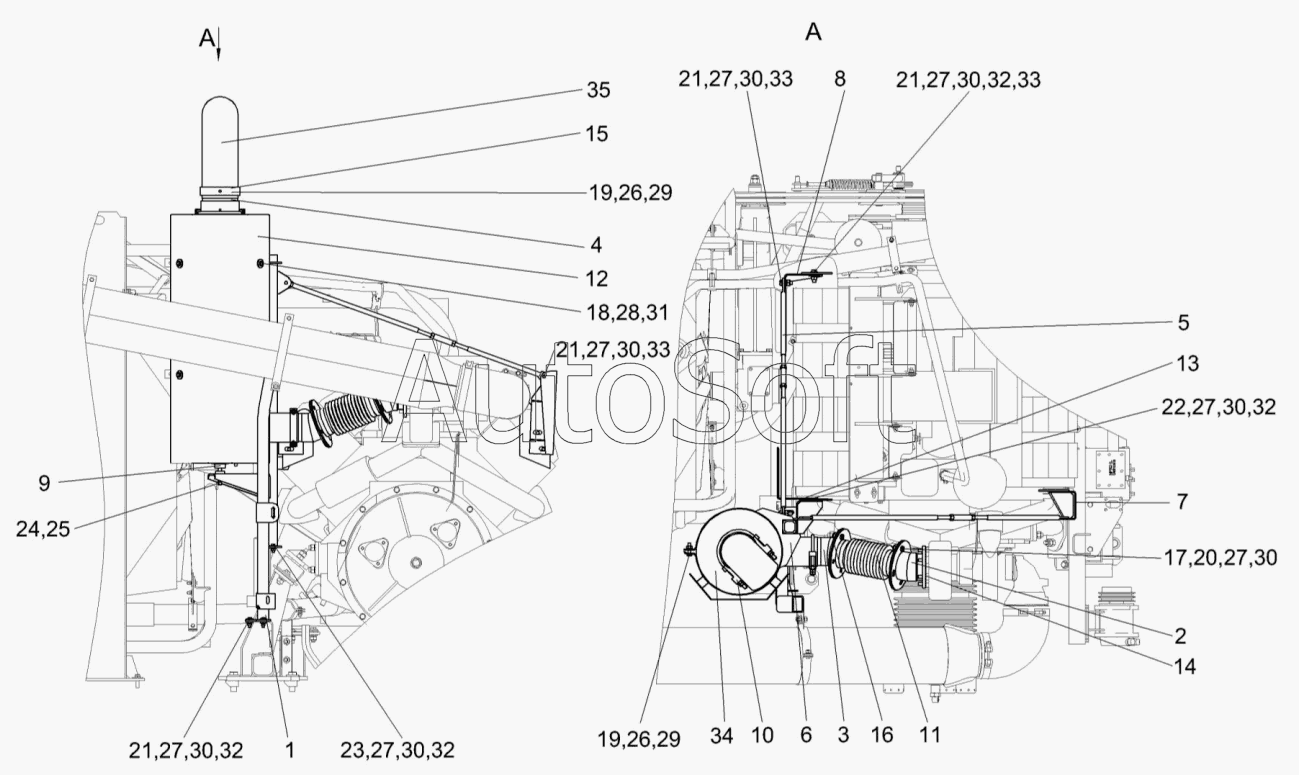

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Установка глушителя КВС-5-0157100
27
27
27
27
27
27
27
19
19
20
21
21
21
21
22
23
24
25
26
26
18
28
29
29
30
30
30
30
30
30
30
31
32
32
32
32
33
33
33
34
35
9
1
2
3
4
5
6
7
8
КВС-5-0157100
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0157100 | К***0 | Установка глушителя | |
| 1 | К***0 | Стойка | |
| 2 | К***0 | Патрубок | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Переходник | |
| 5 | К***0 | Растяжка | |
| 6 | К***0 | Опора | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Кронштейн | |
| 10 | К***0 | Хомут | |
| 11 | К***0 | Сильфон | |
| 12 | К***2 | Щиток | |
| 13 | К***9 | Кронштейн | |
| 14 | К***3 | Прокладка | |
| 15 | К***7 | Хомут | |
| 16 | К***7 | Прокладка | |
| 17 | У***7 | Шайба | |
| 18 | Б***6 | Болт М8-6Gх20-7796 | |
| 19 | Б***6 | Болт М10-6Gх40-7796 | |
| 20 | Б***6 | Болт М12-6Gх30-7796 | |
| 21 | Б***6 | Болт М12-6Gх35-7796 | |
| 22 | Б***6 | Болт М12-6Gх40-7796 | |
| 23 | Б***6 | Болт М12-6Gх45-7796 | |
| 24 | В***2 | Винт B.М12-6eх60-1482 | |
| 25 | Г***6 | Гайка М12-60-2526 | |
| 26 | Г***5 | Гайка М10-6С-5915 | |
| 27 | Г***5 | Гайка М12-60-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***8 | Шайба A 8.01-6958 | |
| 32 | Ш***8 | Шайба A 12.01-6958 | |
| 33 | Ш***1 | Шайба C.12.01-11371 | |
| 34 | 2***N | Глушитель 201400N | |
| 35 | 9***A | Труба выхлопная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
