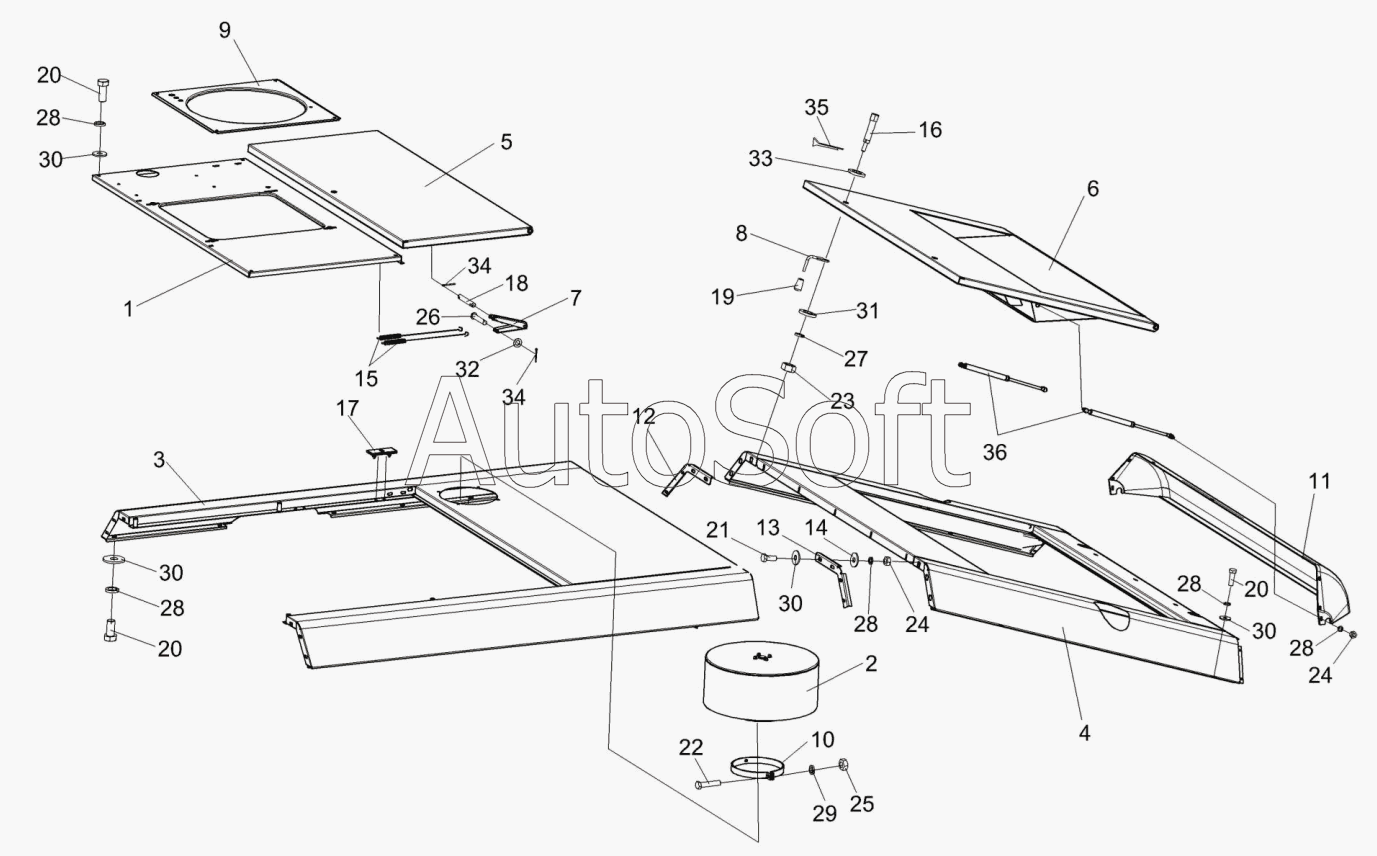

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Капот верхний КВС-2-0162000-02 (лист 1)
КВС-2-0162000-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
25
26
27
28
28
28
28
28
29
30
30
30
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0162000-02 | К***2 | Капот верхний | |
| 1 | К***А | Панель | |
| 10 | К***3 | Хомут | |
| 11 | К***2 | Облицовка | |
| 12 | К***3 | Жесткость | |
| 13 | К***1 | Жесткость | |
| 14 | К***6 | Шайба | |
| 15 | К***2 | Пружина | |
| 16 | К***5 | Винт | |
| 17 | А***2 | Прокладка | |
| 18 | К***3 | Ось | |
| 19 | У***3 | Ручка | |
| 2 | К***0 | Воздухозаборник вращающийся | |
| 20 | Б***6 | Болт М8-6ех16-7796 | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***6 | Болт М10-6ех45-7796 | |
| 23 | Г***5 | Гайка М6-6G-5915 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | О***0 | Ось 6-8b12х45-9650 | |
| 27 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 3 | К***1 | Каркас капота | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***1 | Шайба С.6.01-11371 | |
| 32 | Ш***1 | Шайба С.8.01-11371 | |
| 33 | Ш***1 | Шайба С.10.01-11371 | |
| 34 | Ш***7 | Шплинт 2х20-397 | |
| 35 | Ш***7 | Шплинт 3,2х20-397 | |
| 36 | 1***0 | Пружина газовая | |
| 4 | К***1 | Каркас капота | |
| 5 | К***0 | Крыша | |
| 6 | К***0 | Крыша | |
| 7 | К***0 | Тяга | |
| 8 | К***0 | Фиксатор | |
| 9 | К***А | Крышка |
