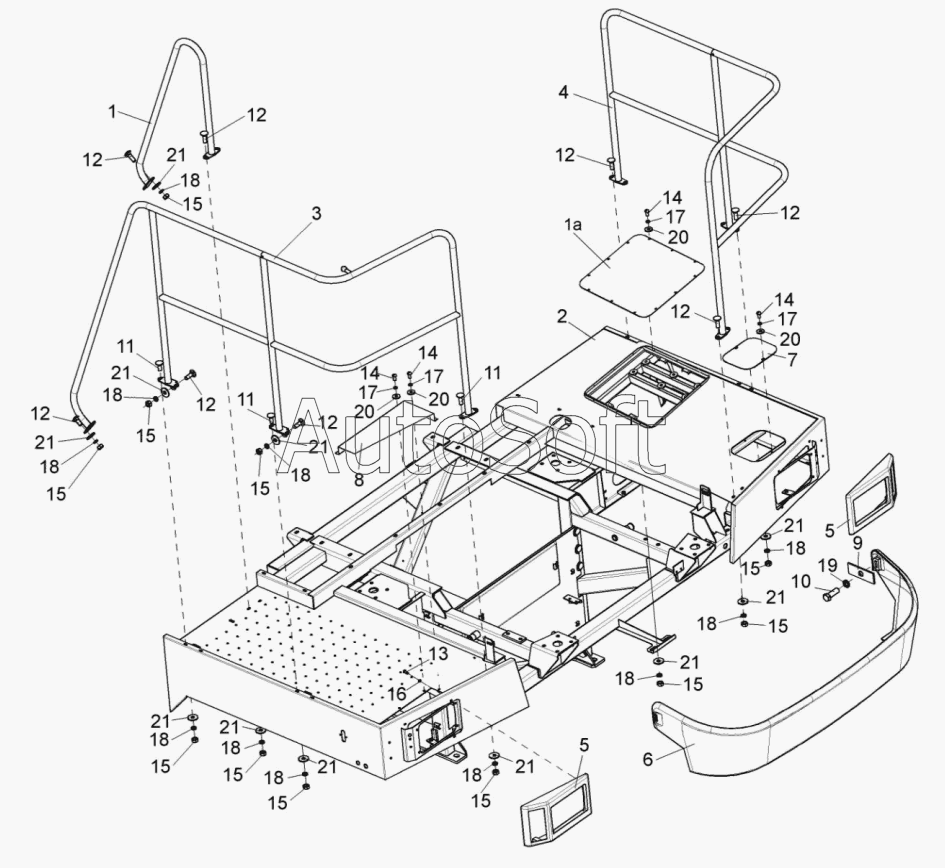

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Установка площадки входа КВС-2-0124000 (лист 1)
1
1A
2
3
4
5
5
6
7
8
9
10
11
11
11
12
12
12
12
12
12
12
12
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
16
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
19
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Поручень | |
| 10 | Б***6 | Болт М12х1,25-6ех35-7796 | |
| 11 | Б***2 | Болт М8-6ех20-7802 | |
| 12 | Б***2 | Болт М8-6ех25-7802 | |
| 13 | В***3 | Винт В.М4-6ех16-17473 | |
| 14 | В***3 | Винт В.М6-6ех12-17473 | |
| 15 | Г***5 | Гайка М8-60-5915 | |
| 16 | Ш***2 | Шайба 4.65Г-6402 | |
| 17 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 8Т.65.Г-6402 | |
| 19 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 1A | К***0 | Люк | |
| 2 | К***0 | Площадка входа | |
| 20 | Ш***8 | Шайба С6.01-6958 | |
| 21 | Ш***8 | Шайба С8.01-6958 | |
| 3 | К***0 | Поручень | |
| 4 | К***0 | Поручень | |
| 5 | К***1 | Маска | |
| 6 | С***0 | Бампер | |
| 7 | К***7 | Крышка | |
| 8 | К***3 | Крышка | |
| 9 | У***9 | Накладка |
