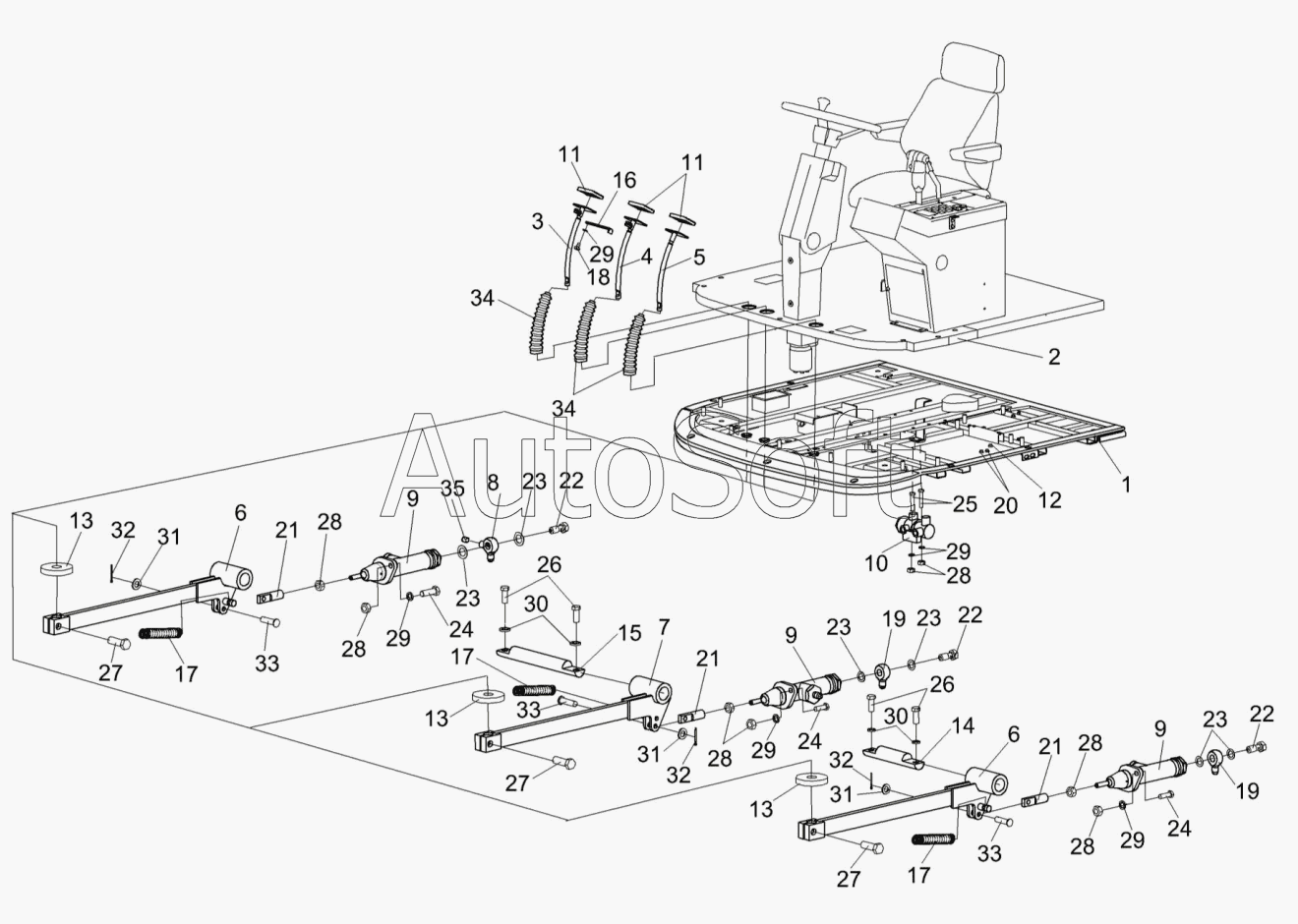

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Площадка управления КВС-5-0129000А-04 (лист 2)
27
27
27
19
19
20
21
21
21
22
22
22
23
23
23
23
23
24
24
24
25
26
26
18
28
28
28
28
28
28
29
29
29
29
29
30
30
31
31
31
32
32
32
33
33
33
34
34
35
9
9
9
1
2
3
4
5
6
6
7
8
КВС-5-0129000-04
10
11
11
12
13
13
13
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0129000-04 | К***4 | Площадка управления | |
| 1 | К***0 | Площадка | |
| 2 | К***0 | Коврик | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | У***0 | Угольник | |
| 9 | Р***0 | Главный цилиндр | |
| 10 | 3***0 | Регулятор давления | |
| 11 | К***2 | Подушка | |
| 12 | К***1 | заглушка | |
| 13 | К***2 | Шайба | |
| 14 | К***5 | Ось | |
| 15 | К***6 | Ось | |
| 16 | У***6 | Планка | |
| 17 | У***А | Пружина | |
| 18 | У***1 | Винт | |
| 19 | У***2 | Угольник | |
| 20 | У***3 | Втулка | |
| 21 | Р***2 | Вилка | |
| 22 | 5***3 | Болт | |
| 23 | 7***5 | Прокладка | |
| 24 | Б***6 | Болт М8-6ех25-7796 | |
| 25 | Б***6 | Болт М8-6ех50-7796 | |
| 26 | Б***6 | Болт М10-6ех25-7796 | |
| 27 | Б***6 | Болт М10-6ех30-7796 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10.65Г-6402 | |
| 31 | Ш***1 | Шайба С.8.01-11371 | |
| 32 | Ш***7 | Шплинт 2х20-397 | |
| 33 | О***0 | Ось 6-8b12х30-9650 | |
| 34 | Ч***4 | Чехол V6-404 | |
| 35 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
