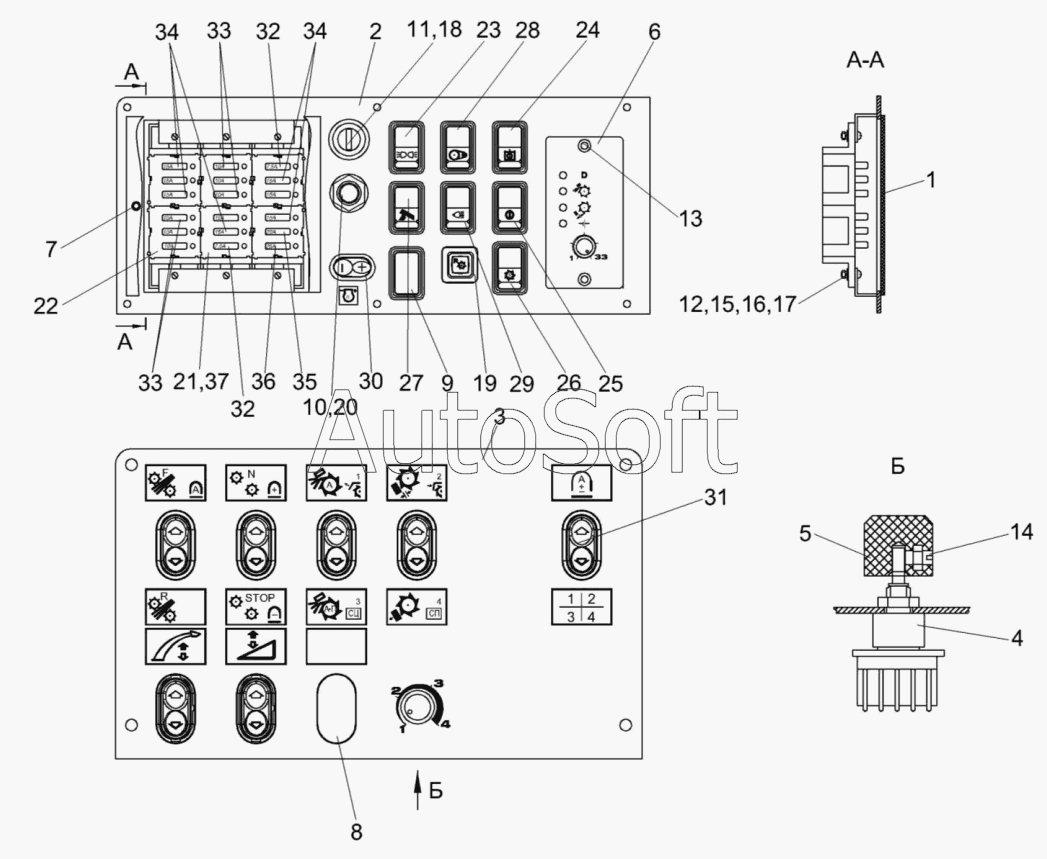

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Панели пульта управления КВС-5-0700450 и КВС-2-0700460Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0700460Б | К***Б | Панель переключателей | |
| КВС-5-0700450 | К***0 | Панель выключателей | |
| 1 | К***0 | Крышка | |
| 2 | К***Б | Панель | |
| 3 | К***Б | Панель | |
| 4 | К***0 | Переключатель длин резки | |
| 5 | К***0 | Ручка | |
| 6 | К***0 | Блок управления питающим аппаратом | |
| 7 | Р***0 | Ручка | |
| 8 | К***2 | Заглушка | |
| 9 | К***9 | Заглушка | |
| 10 | У***3 | Гайка | |
| 11 | У***1 | Гайка | |
| 12 | В***3 | Винт В.М3-6ех12-17473 | |
| 13 | В***5 | Винт В2.М5-6ех16-17475 | |
| 14 | В***3 | Винт В.М3-6ех14-17473 | |
| 15 | Г***7 | Гайка М3-6G-5927 | |
| 16 | Ш***2 | Шайба 3.65Г-6402 | |
| 17 | Ш***1 | Шайба С.4.01-11371 | |
| 18 | В***У | Выключатель | |
| 19 | 3***0 | Выключатель | |
| 20 | 1***1 | Выключатель кнопочный | |
| 21 | К***0 | Колодка электромонтажная | |
| 22 | К***0 | Колодка электромонтажная | |
| 23 | 0***1 | Переключатель 0974-01.01 | |
| 24 | 0***4 | Переключатель 0974-02.44 | |
| 25 | 0***5 | Переключатель 0974-02.45 | |
| 26 | 0***6 | Переключатель 0974-02.46 | |
| 27 | 0***7 | Переключатель 0974-02.47 | |
| 28 | 0***8 | Переключатель 0974-02.48 | |
| 29 | 0***4 | Переключатель 0974-03.04 | |
| 30 | 9***8 | Переключатель управления | |
| 31 | 9***3 | Переключатель стеклоподъемников | |
| 32 | 3***2 | Предохранитель | |
| 33 | 3***2 | Предохранитель | |
| 34 | 3***2 | Предохранитель | |
| 35 | 3***2 | Предохранитель | |
| 36 | 3***2 | Предохранитель | |
| 37 | С***1 | Сборка электронная |
