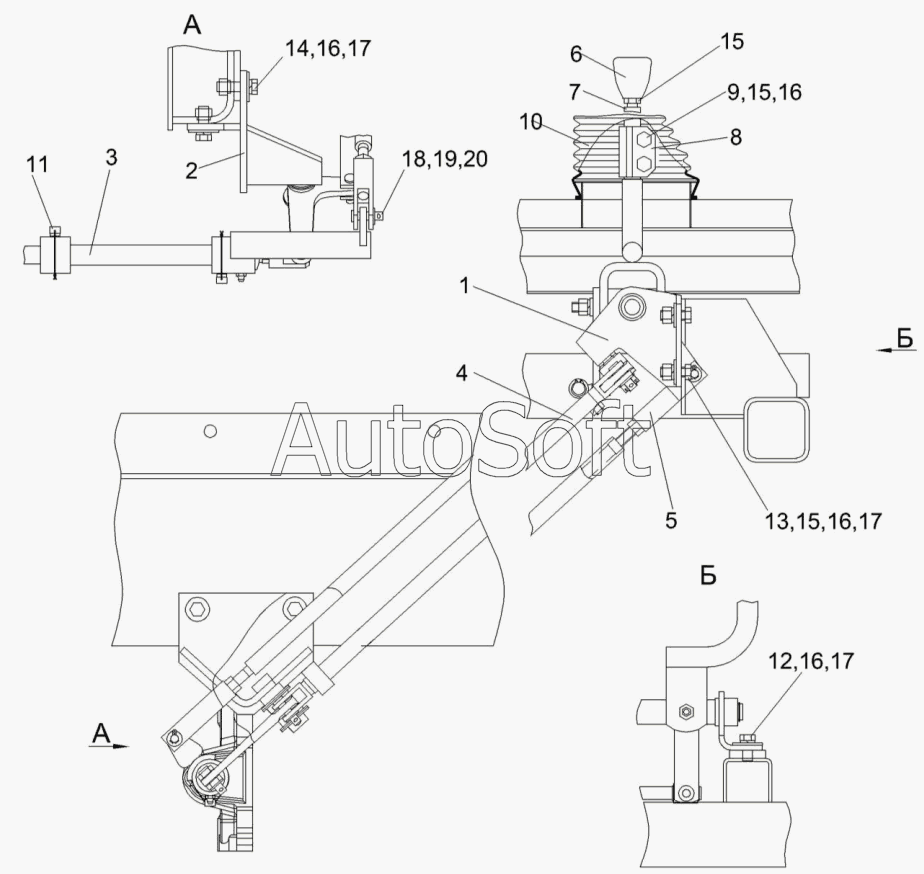

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Установка механизма управления коробкой диапазонов КВС-2-0129040
КВС-2-0129040
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
15
16
16
16
16
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129040 | К***0 | Установка управления коробкой диапазонов | |
| 1 | К***0 | Блок переключения | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Шток | |
| 4 | К***0 | Тяга | |
| 5 | К***А | Тяга | |
| 6 | К***2 | Рукоятка | |
| 7 | К***7 | Рычаг | |
| 8 | К***4 | Муфта | |
| 9 | К***8 | Болт | |
| 10 | 8***А | Чехол | |
| 10 | 8***А | Чехол | |
| 11 | 3***6 | Болт штока | |
| 12 | Б***6 | Болт | |
| 13 | Б***6 | Болт М12-6ех30-7796 | |
| 14 | Б***6 | Болт М12-6ех35-7796 | |
| 15 | Г***5 | Гайка М12-60-5915 | |
| 16 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 17 | Ш***8 | Шайба А12.01-6958 | |
| 18 | Ш***1 | Шайба С.10.01-11371 | |
| 19 | О***0 | Ось 6-10b12х36-9650 | |
| 20 | Ш***7 | Шплинт 3,2х25-397 |
