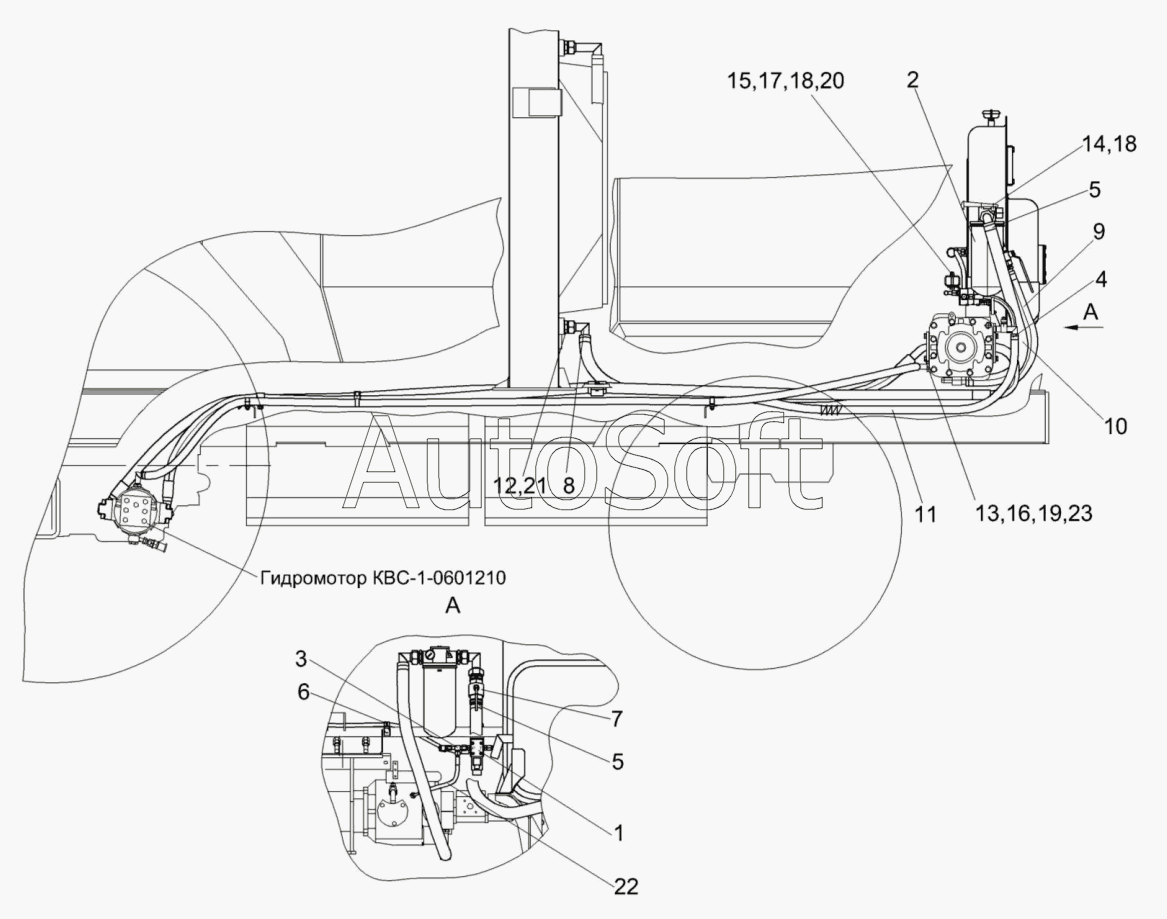

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Гидросистема привода ходовой части КВС-5-0601000 (лист 1)
КВС-5-0601000
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
КВС-1-0601210
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0601210 | К***0 | Гидромотор | |
| КВС-5-0601000 | К***0 | Гидросистема привода ходовой части | |
| 1 | К***0 | Гидроблок включения главного привода | |
| 2 | К***Б | Фильтр всасывающий | |
| 3 | К***0 | Тройник | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Кран | |
| 8 | М***0 | Угольник | |
| 9 | К***4 | Рукав всасывающий 17 G-20 | |
| 10 | К***6 | Рукав всасывающий17 G-20 | |
| 11 | К***3 | Рукав | |
| 12 | К***А | Штуцер | |
| 13 | У***4 | Полуфланец | |
| 14 | Б***6 | Болт М8-6Gх20-7796 | |
| 15 | Б***6 | Болт М8-6Gх60-7796 | |
| 16 | Б***6 | Болт М12-6Gх45-7796 | |
| 17 | Г***5 | Гайка М8-60-5915 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 20 | Ш***1 | Шайба С.8.01-11371 | |
| 21 | 4***8 | Прокладка | |
| 22 | Р***, | РВД 6-18М-М16х1,5-60°-500-0°-90° | |
| 23 | Г***3 | Кольцо уплотнительное |
