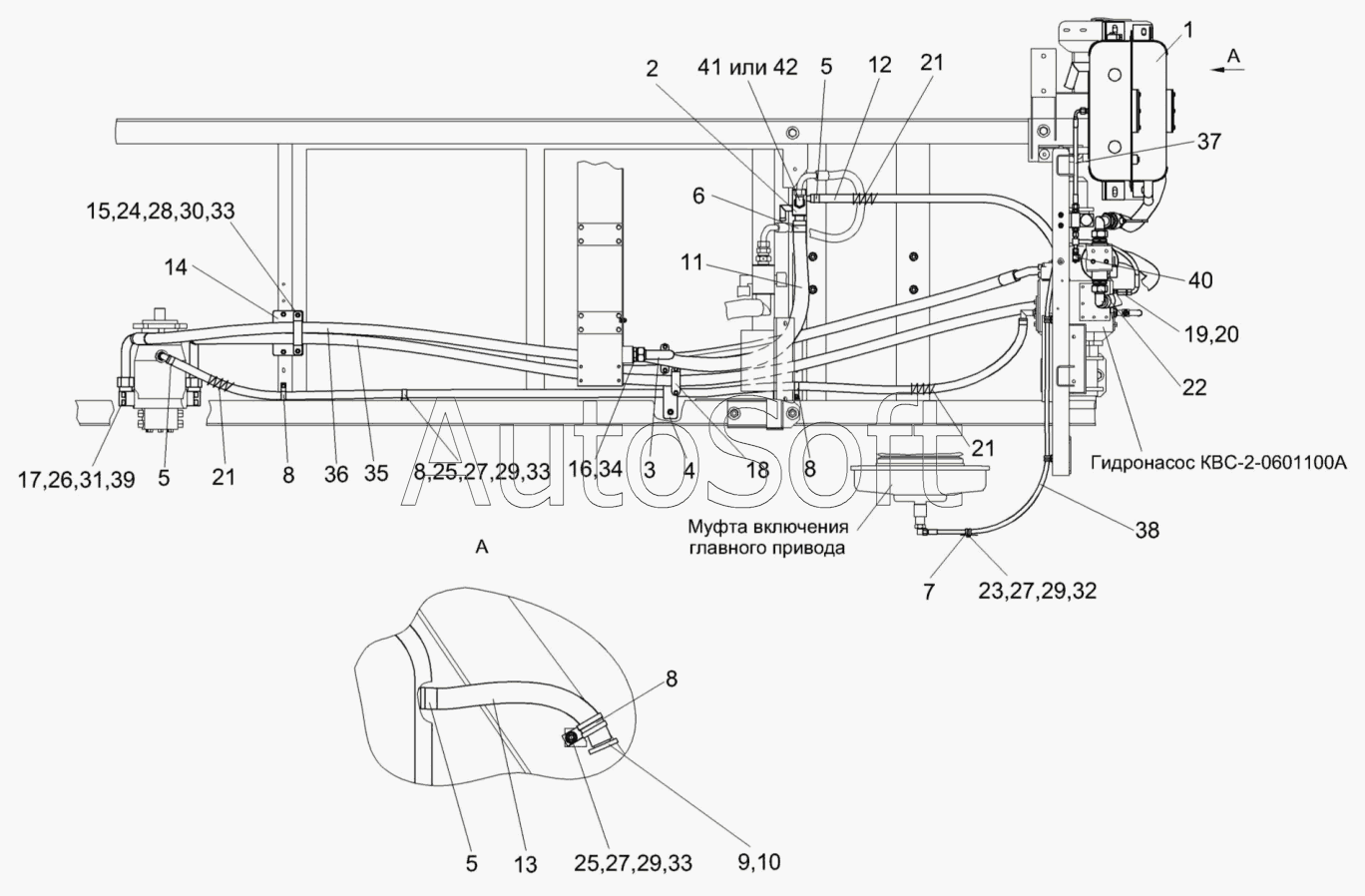

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Гидросистема привода ходовой части КВС-5-0601000 (лист 2)
КВС-5-0601000
1
2
3
4
5
5
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
25
26
27
27
27
28
29
29
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0601000 | К***0 | Гидросистема привода ходовой части | |
| 1 | К***0 | Бак масляный | |
| 10 | У***0 | Хомут стяжной | |
| 11 | К***2 | Рукав всасывающий 17 G-20 | |
| 12 | К***8 | Рукав 20х29-1,6 – 10362 | |
| 13 | К***3 | Рукав | |
| 14 | К***5 | Кронштейн | |
| 15 | К***6 | Прижим | |
| 16 | К***А | Штуцер | |
| 17 | К***9 | Фланец | |
| 18 | К***8 | Прижим | |
| 19 | П***3 | Ниппель | |
| 2 | К***Б | Коллектор | |
| 20 | П***А | Штуцер | |
| 21 | У***3 | Оплетка | |
| 22 | У***1 | Штуцер | |
| 23 | Б***6 | Болт М8-6Gх20-7796 | |
| 24 | Б***6 | Болт М10-6Gх25-7796 | |
| 25 | Б***2 | Болт М8-6Gх20-7802 | |
| 26 | В***8 | Винт М12-6Gх45-11738 | |
| 27 | Г***5 | Гайка М8-60-5915 | |
| 28 | Г***5 | Гайка М10-6С-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 3 | К***Б | Угольник | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 32 | Ш***1 | Шайба С.8.01-11371 | |
| 33 | Ш***1 | Шайба С.10.01-11371 | |
| 34 | 4***8 | Прокладка | |
| 35 | 1***0 | Рукав высокого давления | |
| 36 | 1***0 | Рукав высокого давления | |
| 37 | Р***, | РВД 6-18М-М16х1,5-60°-500-0°-90° | |
| 38 | Р***, | РВД 6-18Ы-М16х1,5-60°-1500-0°-90° | |
| 39 | Г***3 | Кольцо уплотнительное | |
| 4 | К***0 | Кронштейн | |
| 40 | А***L | Резьбовое соединение с колпачком (фирма “Bosh-Rexroth”, Германия) | |
| 41 | T***L | Угольник TN 419-22 L | |
| 42 | E***F | Угольник EW22LOMDCF | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***0 | Хомут | |
| 8 | К***4 | Хомут | |
| 9 | У***0 | Пробка |
