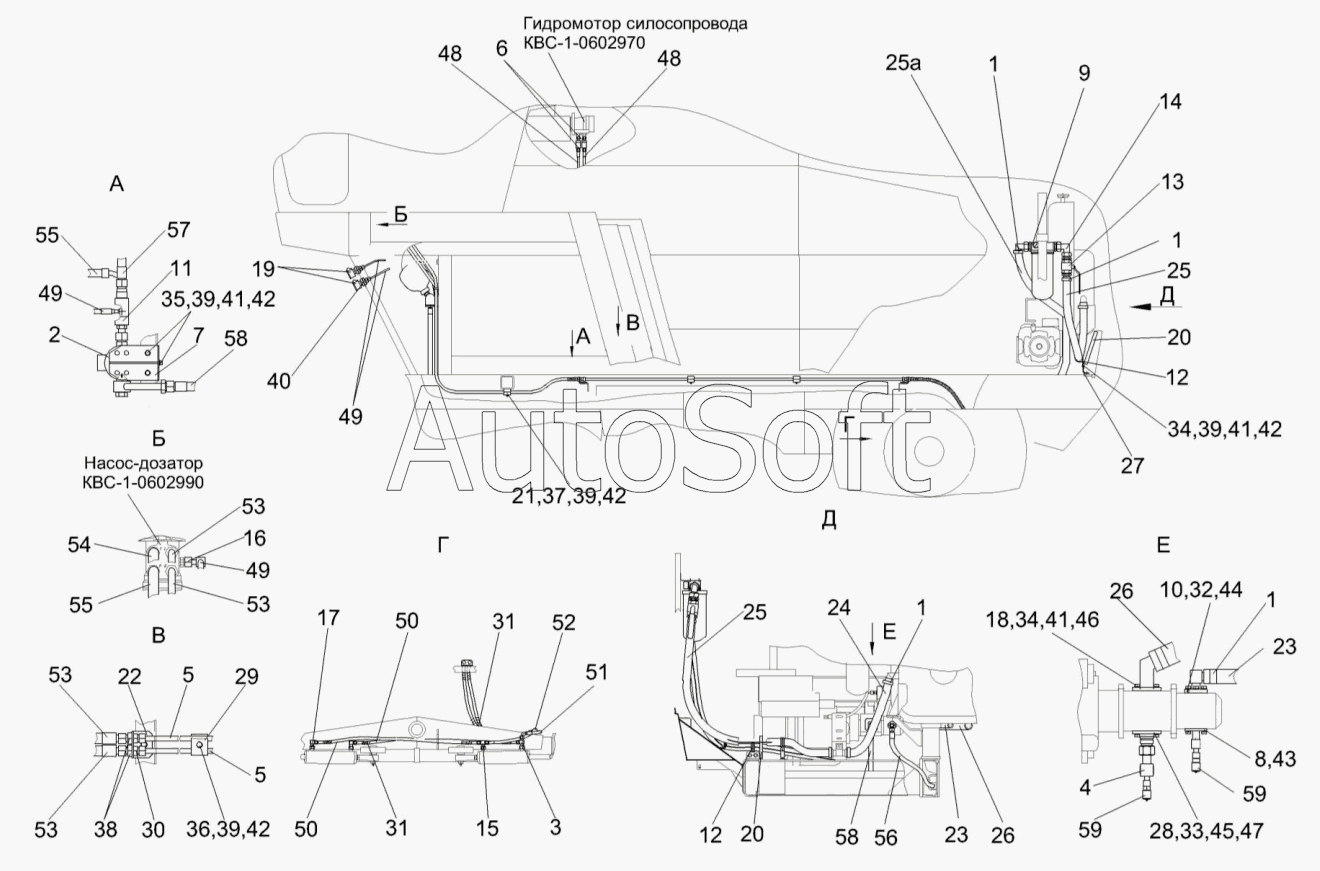

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Гидросистема рабочих органов и рулевого управления КВС-5-0602000 (лист 2)
46
31
31
32
33
34
34
35
36
37
38
39
39
39
39
40
41
41
41
42
42
42
42
43
44
45
30
47
48
48
49
49
49
50
50
51
52
53
53
53
53
54
55
55
56
57
58
58
59
59
КВС-1-0602970
КВС-1-0602990
16
1
1
1
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
КВС-5-0602000
17
18
19
20
20
21
22
23
23
24
25
25
РНД0320012-135
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0602970 | К***0 | Гидромотор силосопровода | |
| КВС-1-0602990 | К***0 | Насос-дозатор | |
| КВС-5-0602000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| РНД0320012-135 | Р***5 | Рукав 32x43-1,6-10362 | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***0 | Фильтр напорный | |
| 3 | К***0 | Тройник | |
| 4 | К***0 | Тройник | |
| 5 | К***0 | Трубопровод | |
| 6 | К***5 | Дроссель с обратным клапаном | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Тройник | |
| 9 | К***1 | Фильтр сливной | |
| 10 | К***0 | Угольник | |
| 11 | К***0 | Клапан приоритетный | |
| 12 | К***8 | Хомут | |
| 13 | К***0 | Кран | |
| 14 | К***0 | Угольник | |
| 15 | К***1 | Тройник | |
| 16 | П***0 | Угольник | |
| 17 | У***0 | Угольник | |
| 18 | У***0 | Фланец | |
| 19 | У***1 | Полумуфта наружная | |
| 20 | К***1 | Уплотнитель 2107-6107018М | |
| 21 | К***1 | Брус | |
| 22 | К***1 | Кронштейн | |
| 23 | Р***3 | Рукав всавывающий 17 G-16 8AE 100 R4 DN25 L= 560+5 мм | |
| 24 | Р***2 | Рукав 32x43-1,6-10362 L=540+5 мм | |
| 25 | Р***0 | Рукав 32x43-1,6-10362 L=1100+10 мм | |
| 26 | Р***5 | Рукав всасывающий 17 G-20 8AE 100 R4 DN32 L= 800+5 мм | |
| 27 | К***7 | Кронштейн | |
| 28 | К***1 | Фланец | |
| 29 | У***А | Брус | |
| 30 | У***2 | Штуцер | |
| 31 | У***2 | Оплетка | |
| 32 | У***7 | Полуфланец | |
| 33 | У***8 | Штуцер | |
| 34 | Б***6 | Болт М8-6ех20-7796 | |
| 35 | Б***6 | Болт М8-6ех25-7796 | |
| 36 | Б***6 | Болт М8-6ех35-7796 | |
| 37 | Б***2 | Болт М8-6ех35-7802 | |
| 38 | Г***6 | Гайка М16x1,5-6G – 2526 | |
| 39 | Г***5 | Гайка М8-6G – 5915 | |
| 40 | Г***1 | Гайка 2M30x1,5-6H-11871 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***1 | Шайба C.8.01-11371 | |
| 43 | 0***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 44 | 0***3 | Кольцо | |
| 45 | 0***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 46 | 0***3 | Кольцо 038-042-25-2-2-18829/9833 | |
| 47 | 1***0 | Кольцо уплотнительное 16,5х2,5 70 | |
| 48 | Р***0 | РВД 6-1SN-М16х1,5-60°-1700 | |
| 49 | Р***, | РВД 6-1SN-М16х1,5-60°-2700-0°-90° | |
| 50 | Р***0 | РВД 8-2SN-М16х1,5-60°-1000 | |
| 51 | Р***° | РВД 8-2SN-М16х1,5-60°-1300-0°-90° | |
| 52 | Р***0 | РВД 8-2SN-М16х1,5-60°-1400 | |
| 53 | Р***0 | РВД 8-2SN-М16х1,5-60°-2700 | |
| 54 | Р***0 | РВД 12-2SN-М20х1,5-60°-1450 | |
| 55 | Р***° | РВД 12-2SN-М20х1,5-60°-2700-0°-90° | |
| 56 | Р***° | РВД 12-2SN-М20х1,5-60°-5300-0°-90° | |
| 57 | Р***0 | РВД 16-2SN-М27х1,5-60°-1600 | |
| 58 | Р***° | РВД 16-2SN-М27х1,5-60°-3400-0°-45° | |
| 59 | А***L | Резьбовое соединение с колпачком (фирма “Bosh-Rexroth”, Германия) |
