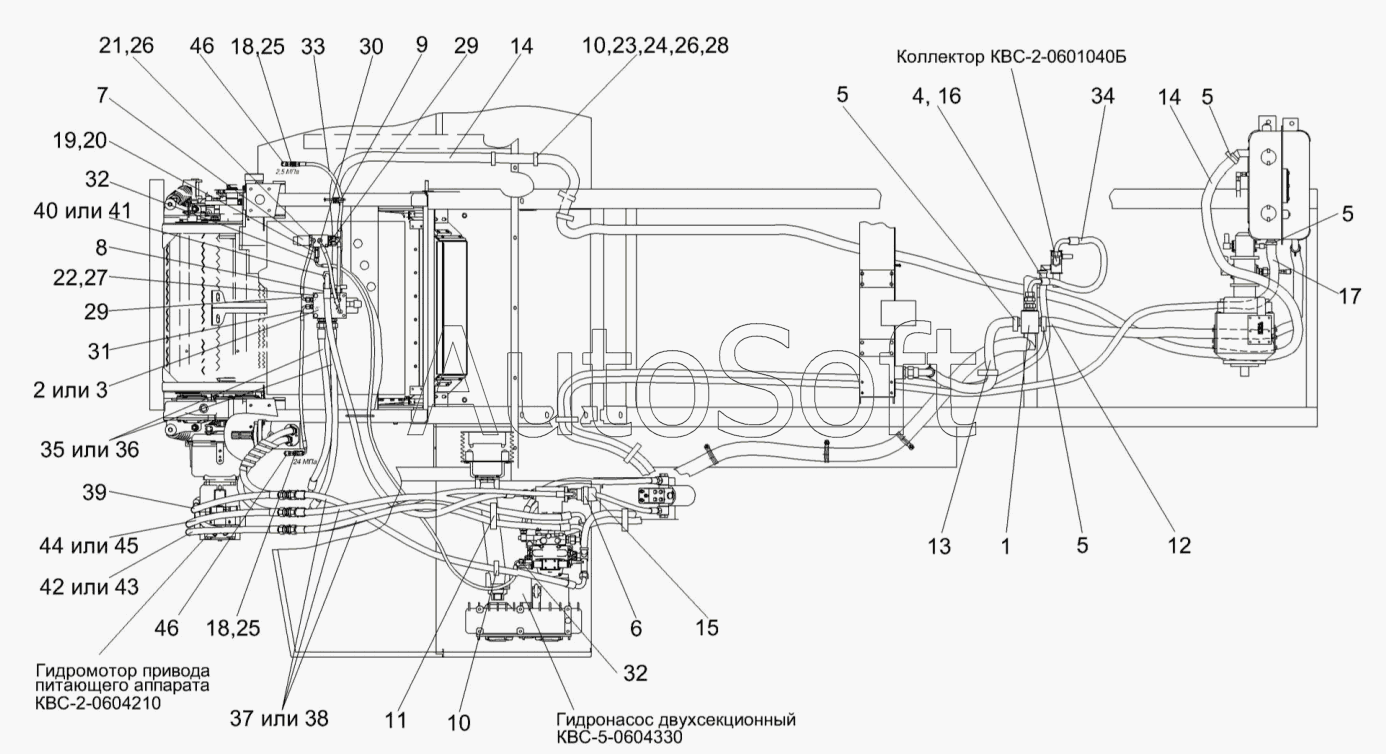

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Гидросистема привода питающего аппарата и адаптеров комплекса КВС-5-0604000 (лист 2)
38
26
26
27
28
29
29
30
31
32
32
33
34
35
36
37
25
25
39
40
41
42
43
44
45
46
46
КВС-5-0604330
КВС-2-0604210
КВС-2-0601040Б
13
1
2
3
4
5
5
5
5
6
7
8
9
10
10
11
12
КВС-5-0604000
14
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0601040Б | К***Б | Коллектор | |
| КВС-2-0604210 | К***0 | Гидромотор привода питающего аппарата | |
| КВС-5-0604000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| КВС-5-0604330 | К***0 | Гидронасос двухсекционный | |
| 1 | К***0 | Коллектор | |
| 2 | К***Б | Гидроблок адаптеров | |
| 3 | К***0 | Гидроблок адаптеров | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***1 | Гидроблок управления | |
| 8 | К***0 | Угольник | |
| 9 | К***0 | Хомут | |
| 10 | К***8 | Хомут | |
| 11 | К***9 | Хомут | |
| 12 | К***6 | Рукав | |
| 13 | К***2 | Рукав | |
| 14 | К***1 | Рукав | |
| 15 | К***5 | Рукав | |
| 16 | К***7 | Рукав всасывающий | |
| 17 | К***1 | Рукав всасывающий | |
| 18 | П***А | Штуцер проходной | |
| 19 | П***2 | Ниппель | |
| 20 | П***А | Штуцер | |
| 21 | Б***6 | Болт М8-6ех20-7796 | |
| 22 | Б***6 | Болт | |
| 23 | Б***2 | Болт М8-6ех20-7802 | |
| 24 | Г***5 | Гайка M8-6G-5915 | |
| 25 | Г***6 | Гайка M-6G1,5-6G-2526 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***8 | Шайба | |
| 29 | Р***° | РВД 6-1SN-М16x1,5-60°-320-90°-90°/90° | |
| 30 | Р***° | РВД 6-1SN-М16х1,5-60°-360-90°-90° | |
| 31 | Р***° | РВД 6-1SN-М16х1,5-60°-760-90°-90°/180° | |
| 32 | Р***° | РВД 6-1SN-М16х1,5-60°-2150-90°-90°/180° | |
| 33 | Р***° | РВД 6-1SN-М16х1,5-60°-660-0°-90° | |
| 34 | Р***° | РВД 20-1SC-М30х2-24°-800-90°-90°/180° | |
| 35 | Р***° | РВД 20-3ZN-М30х2-24°-840-0°-90° | |
| 36 | Р***° | РВД 20-2SN-TMR-М30х2-24°-840-0°-90° | |
| 37 | Р***° | РВД 20-3ZN-М30х2-24°-1240-0°-90° | |
| 38 | Р***° | РВД 20-2SN-TMR-М30х2-24°-1240-0°-90° | |
| 39 | Р***° | РВД 20-2SN-М30х2-24°-1460-0°-90° | |
| 40 | Р***, | РВД 20-3ZN-М30х2-24°-1900-90°-90°/180° | |
| 41 | Р***, | РВД 20-2SN-TMR-М30х2-24°-1900-90°-90°/180° | |
| 42 | Р***0 | РВД 20.3ZN.05.07H100-1920 | |
| 43 | Р***0 | РВД 20/TMR-H100-1920 | |
| 44 | Р***, | РВД 20.3ZN.05.07H205-1920 | |
| 45 | Р***0 | РВД 20/TMR-H205-1920 | |
| 46 | А***L | Резьбовое соединение с колпачком (фирма “Bosh-Rexroth”, Германия) |
