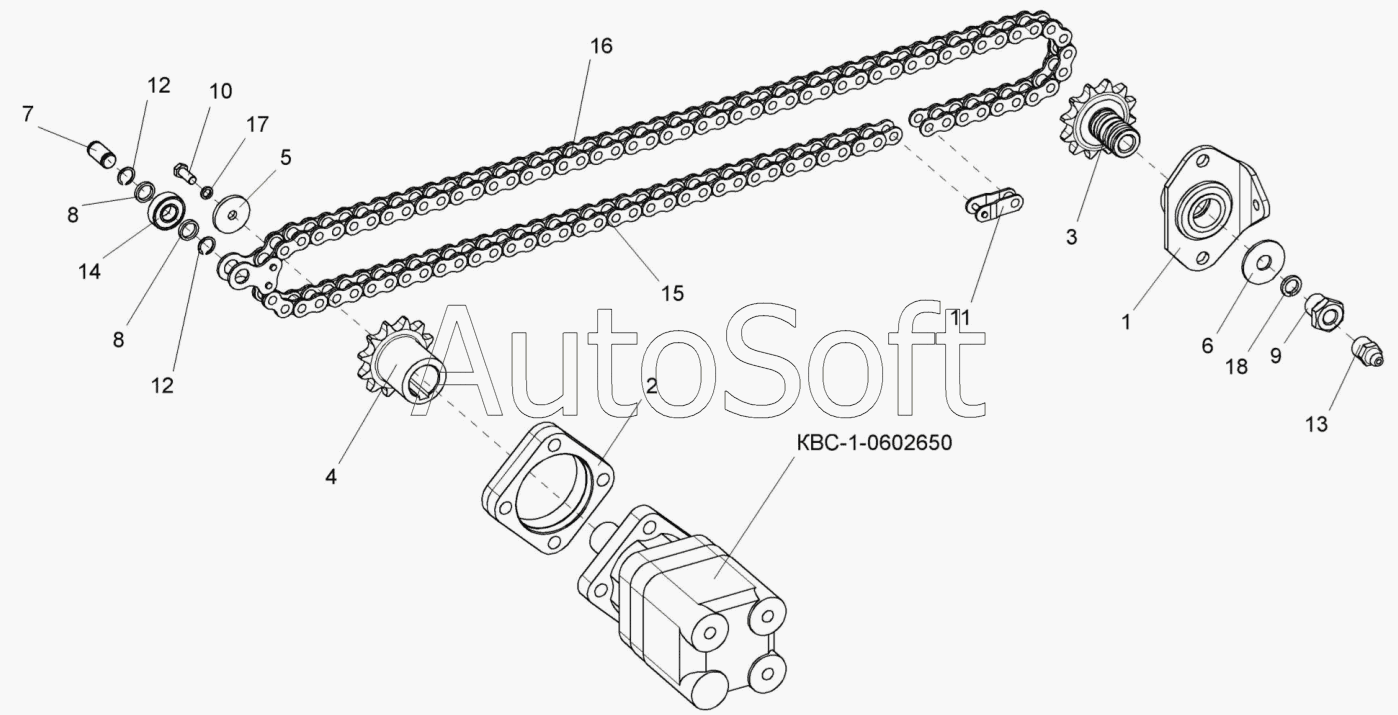

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Привод каретки КВС-1-0116010
КВС-1-0116090
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
КВС-1-0602650-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0116030 | К***0 | Цепь | |
| КВС-1-0116090 | К***0 | Звездочка | |
| КВС-1-0602650-01 | К***1 | Гидромотор заточного устройства | |
| 1 | К***0 | Втулка | |
| 2 | К***2 | Фланец | |
| 3 | К***1 | Звездочка | |
| 4 | К***2 | Звездочка | |
| 5 | К***8 | Шайба | |
| 6 | К***1 | Шайба | |
| 7 | К***1 | Ось | |
| 8 | К***6 | Втулка | |
| 9 | П***2 | Штуцер | |
| 10 | Б***6 | Болт М8-6ех20-7796 | |
| 11 | С***8 | Звено С-ПР-19.05-31.8-13568 | |
| 12 | В***0 | Кольцо В15-13940 | |
| 13 | М***3 | Масленка 1.2-19853 | |
| 14 | 8***2 | Подшипник 80202-7242 | |
| 15 | Ц***3 | Цепь ПР-19.05-31.8-13568 | |
| 16 | Ц***5 | Цепь ПР-19.05-31.8-13568 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 16Т.65Г-6402 |
