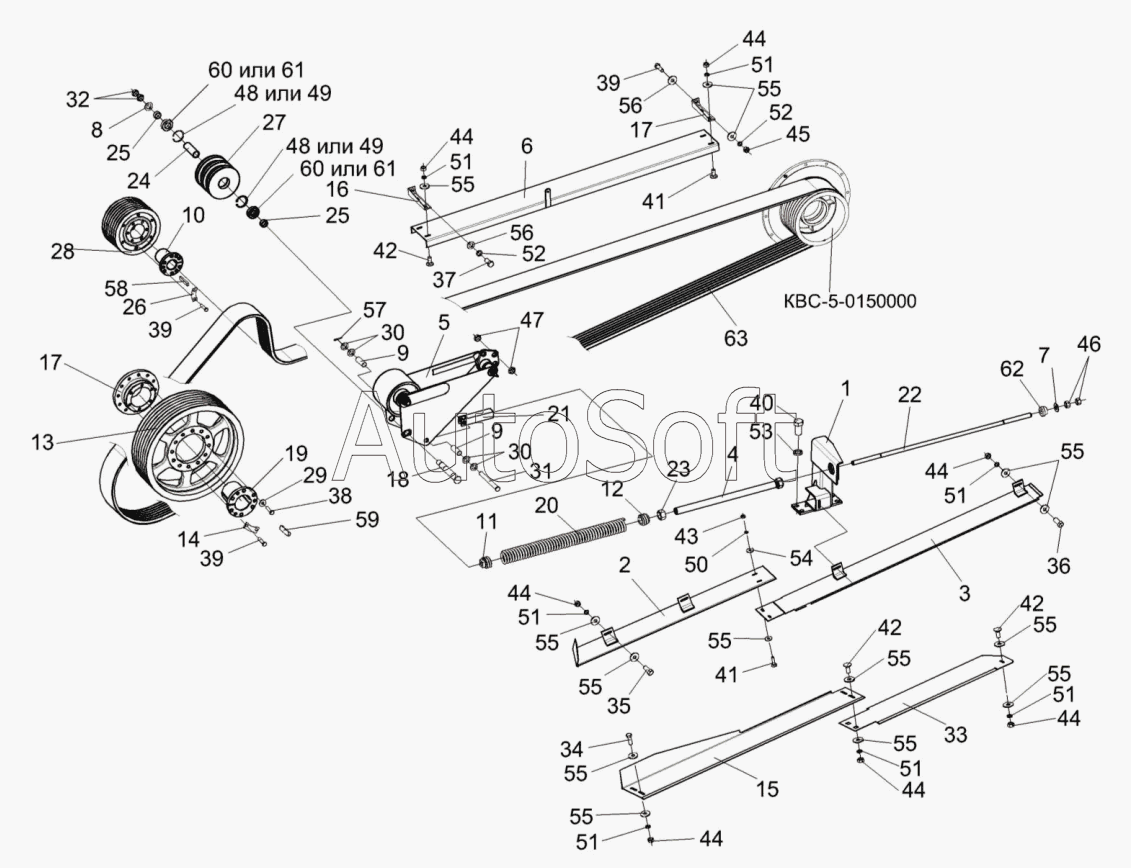

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Привод измельчающего барабана КВС-5-0130000-01
39
39
39
47
46
45
44
44
44
44
44
44
44
43
42
42
42
41
41
40
48
48
38
37
36
35
34
33
32
56
56
КВС-5-0150000А
63
62
61
61
60
60
59
58
57
31
55
55
55
55
55
55
55
55
55
55
55
55
54
53
52
52
51
51
51
51
51
51
51
50
49
49
5
13
12
11
10
9
9
8
7
6
14
4
3
2
1
22
30
30
29
28
27
26
25
25
24
23
КВС-5-0130000-01
21
20
19
18
17
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0130030 | К***0 | Шкив | |
| КВС-1-0130190 | К***0 | Пружина | |
| КВС-2-0130010 | К***0 | Ролик | |
| КВС-5-0130000-01 | К***1 | Привод измельчающего барабана | |
| КВС-5-0150000А | К***А | Установка дизеля Д-280.1Э2 | |
| 1 | К***А | Стойка | |
| 2 | К***А | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***0 | Винт | |
| 5 | К***А | Рычаг | |
| 6 | К***0 | Щиток | |
| 7 | К***1 | Шайба | |
| 8 | К***9 | Шайба | |
| 9 | К***1 | Втулка | |
| 10 | К***6 | Ролик | |
| 11 | К***9 | Пробка | |
| 12 | К***1 | Пробка | |
| 13 | К***5 | Шкив | |
| 14 | К***7 | Пластина | |
| 15 | К***1 | Щиток | |
| 16 | К***А | Кронштейн | |
| 17 | К***4 | Фланец | |
| 18 | К***5 | Ось | |
| 19 | К***6 | Ступица | |
| 20 | К***8 | Пружина | |
| 21 | К***4 | Вилка | |
| 22 | К***7 | Шпилька | |
| 23 | К***9 | Гайка | |
| 24 | К***6 | Втулка | |
| 25 | К***1 | Втулка | |
| 26 | К***А | Пластина | |
| 27 | К***9 | Ступица | |
| 28 | К***1 | Шкив | |
| 29 | К***2 | Шайба | |
| 30 | К***3 | Шайба | |
| 31 | К***1 | Ось | |
| 32 | П***5 | Гайка специальная | |
| 33 | К***1 | Щиток | |
| 34 | Б***6 | Болт М8-6ех20-7796 | |
| 35 | Б***6 | Болт М8-6ех25-7796 | |
| 36 | Б***6 | Болт М8-6ех30-7796 | |
| 37 | Б***6 | Болт М10-6ех25-7796 | |
| 38 | Б***6 | Болт М12-6ех45-7796 | |
| 39 | Б***6 | Болт М12-6ех50-7796 | |
| 40 | Б***6 | Болт М16-6ех30-7796 | |
| 41 | Б***2 | Болт М6-6ех16-7802 | |
| 42 | Б***2 | Болт М8-6ех20-7802 | |
| 43 | Г***5 | Гайка М6-6G-5915 | |
| 44 | Г***5 | Гайка М8-6G-5915 | |
| 45 | Г***5 | Гайка М10-6G-5915 | |
| 46 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 47 | Г***5 | Гайка М24х2-6G-5915 | |
| 48 | В***1 | Кольцо В80-13941 | |
| 49 | В***3 | Кольцо В80-13943 | |
| 50 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 51 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 52 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 53 | Ш***2 | Шайба 16.65Г-6402 | |
| 54 | Ш***8 | Шайба | |
| 55 | Ш***8 | Шайба | |
| 56 | Ш***1 | Шайба С.10.01-11371 | |
| 57 | Ш***7 | Шплинт 5х32-397 | |
| 58 | 1***0 | Шпонка 16х10х140-23360 | |
| 59 | 2***0 | Шпонка 20х12х140-23360 | |
| 60 | 6***3 | Подшипник 6307-2RS1-6G3 | |
| 61 | 6***3 | Подшипник 6307 2RS С3 | |
| 62 | Б***4 | Буфер 70С6702024 | |
| 63 | Р***ь | Ремень |
