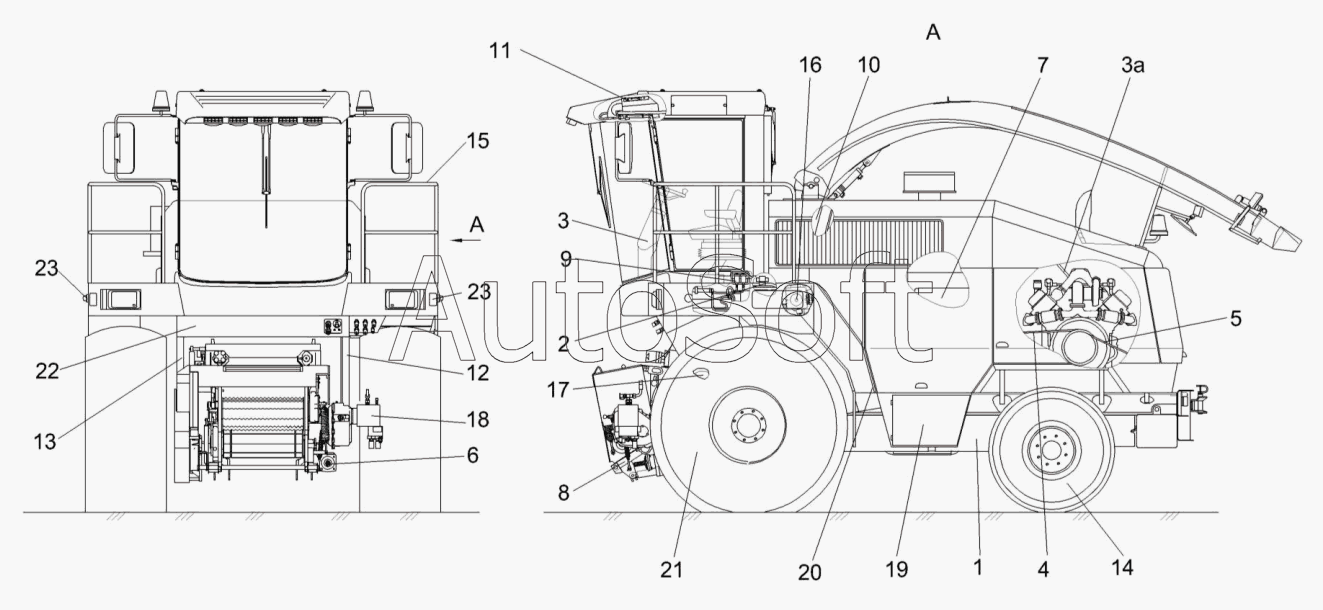

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Измельчитель самоходный КВС-5-0100000 (лист 2)
КВС-5-0100000
1
2
3
24
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0100000 | К***0 | Измельчитель самоходный | |
| 1 | К***А | Установка топливного оборудования | |
| 2 | К***А | Установка климатическая | |
| 3 | К***4 | Площадка управления | |
| 4 | К***1 | Привод измельчающего барабана | |
| 5 | К***0 | Привод гидростата | |
| 6 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| 7 | К***0 | Пневмосистема | |
| 8 | К***А | Механизм вывешивания | |
| 9 | К***0 | Установка трубопроводов и стояночных тормозов | |
| 10 | К***0 | Установка ускорителя выброса | |
| 11 | К***0 | Установка испарителя | |
| 12 | К***0 | Стойка | |
| 13 | К***1 | Стойка | |
| 14 | К***0 | Колесо | |
| 15 | К***0 | Поручень | |
| 16 | К***0 | Привод гидронасоса | |
| 17 | К***0 | Устройство доизмельчающее | |
| 18 | К***0 | Гидромотор привода питающего аппарата | |
| 19 | К***0 | Установка ОВК | |
| 20 | К***1 | Электрошкаф | |
| 21 | К***0 | Колесо | |
| 22 | К***3 | Панель | |
| 23 | 3***1 | Световозвращатель 3222.3731 | |
| 24 | К***А | Установка тросов управления двигателем |
