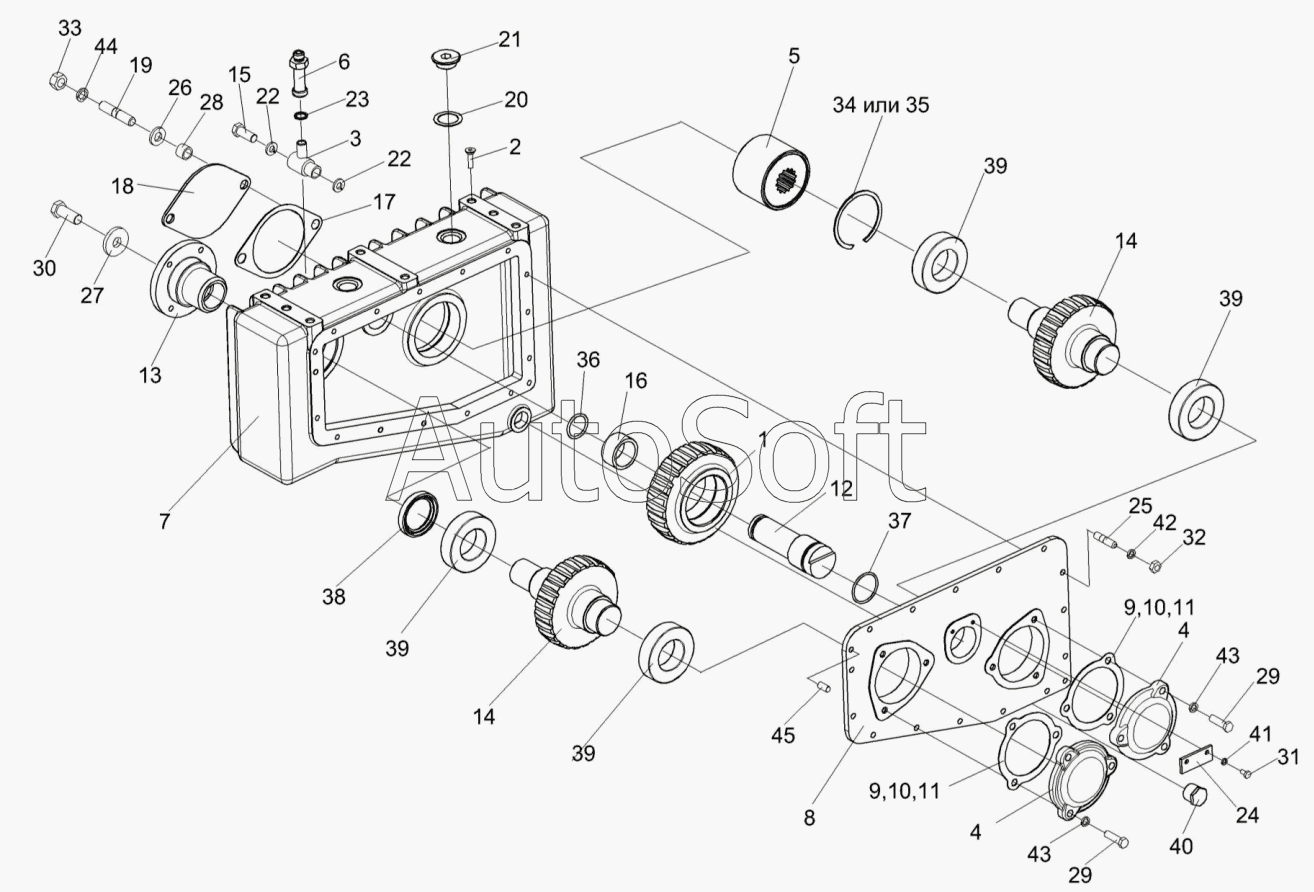

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Редуктор КВС-2-0104100
КВС-2-0104100
1
2
3
4
4
5
6
7
8
9
9
10
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0104100 | К***0 | Редуктор | |
| 1 | К***0 | Шестерня | |
| 2 | К***0 | Маслоуказатель | |
| 3 | К***0 | Угольник | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Муфта | |
| 6 | К***0 | Сапун | |
| 7 | К***А | Корпус | |
| 8 | К***2 | Крышка | |
| 9 | К***1 | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***2 | Прокладка | |
| 12 | К***3 | Ось | |
| 13 | К***4 | Фланец | |
| 14 | К***5 | Вал-шестерня | |
| 15 | К***1 | Болт | |
| 16 | К***1 | Втулка | |
| 17 | К***2 | Прокладка | |
| 18 | К***2 | Крышка | |
| 19 | К***9 | Шпилька | |
| 20 | К***А | Прокладка | |
| 21 | К***А | Пробка | |
| 22 | К***А | Шайба | |
| 23 | К***5 | Прокладка | |
| 24 | П***А | Упор | |
| 25 | П***А | Шпилька | |
| 26 | У***3 | Шайба | |
| 27 | 0***2 | Шайба | |
| 28 | 3***6 | Втулка | |
| 29 | Б***6 | Болт М10-6ех25-7796 | |
| 30 | Б***6 | Болт М16-6ех40-7796 | |
| 31 | Б***8 | Болт М6-6ех12-7798 | |
| 32 | Г***5 | Гайка М8-60-5915 | |
| 33 | Г***5 | Гайка М14-60-5915 | |
| 34 | В***1 | Кольцо | |
| 35 | В***3 | Кольцо | |
| 36 | 0***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 37 | 0***3 | Кольцо 045-050-30-2-2-18829/9833 | |
| 38 | М***2 | Манжета 2.3-50х70-1-8752 | |
| 39 | 7***5 | Подшипник 7210А-27365 | |
| 40 | П***4 | Пробка КГ 3/4 | |
| 41 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 44 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 45 | Ш***8 | Штифт 8х24-3128 |
