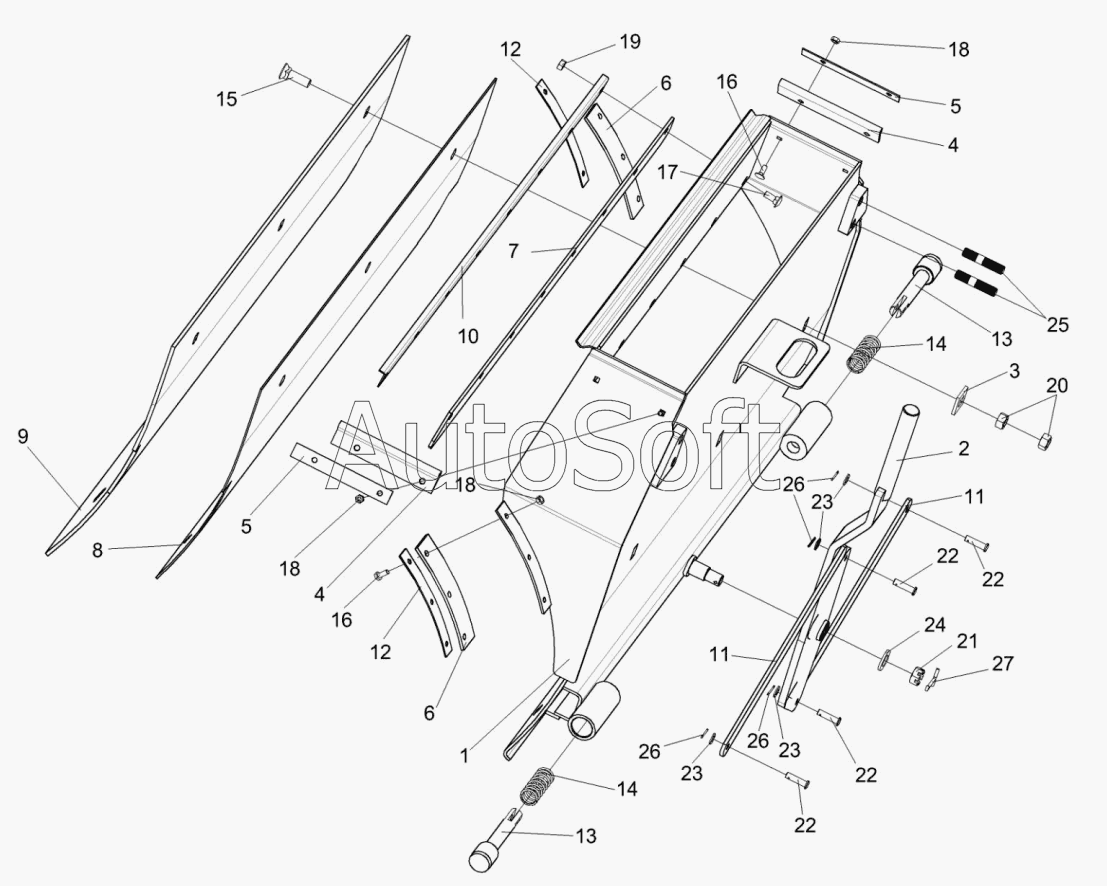

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Камера приемная КВС-1-0147000
КВС-1-0147000
1
2
3
4
4
5
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
17
18
18
18
19
20
21
22
22
22
22
23
23
23
24
25
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0147000 | К***0 | Камера приемная | |
| 1 | К***0 | Камера приемная | |
| 2 | К***А | Рукоятка | |
| 3 | К***2 | Шайба | |
| 4 | К***3 | Уплотнение | |
| 5 | К***1 | Накладка | |
| 6 | К***1 | Уплотнение | |
| 7 | К***2 | Уплотнение | |
| 8 | К***3 | Прокладка | |
| 9 | К***4 | Лист | |
| 10 | К***6 | Уголок | |
| 11 | К***7 | Тяга | |
| 12 | К***8 | Накладка | |
| 13 | К***8 | Фиксатор | |
| 14 | К***5 | Пружина | |
| 15 | Б***6 | Болт М12-6ех30-7786 | |
| 16 | Б***8 | Болт М6-6ех16-7798 | |
| 17 | Б***2 | Болт М8-6ех20-7802 | |
| 18 | Г***5 | Гайка М6-60-5915 | |
| 19 | Г***5 | Гайка М8-60-5915 | |
| 20 | Г***5 | Гайка М12-60-5915 | |
| 21 | Г***5 | Гайка М16х1,5-6G-5935 | |
| 22 | О***0 | Ось 6-8b12х30-9650 | |
| 23 | Ш***1 | Шайба С.8.01-11371 | |
| 24 | Ш***1 | Шайба С.16.01-11371 | |
| 25 | 2***6 | Шпилька 2 М12-6ех40-22036 | |
| 26 | Ш***7 | Шплинт 2х16-397 | |
| 27 | Ш***7 | Шплинт 4х32-397 |
