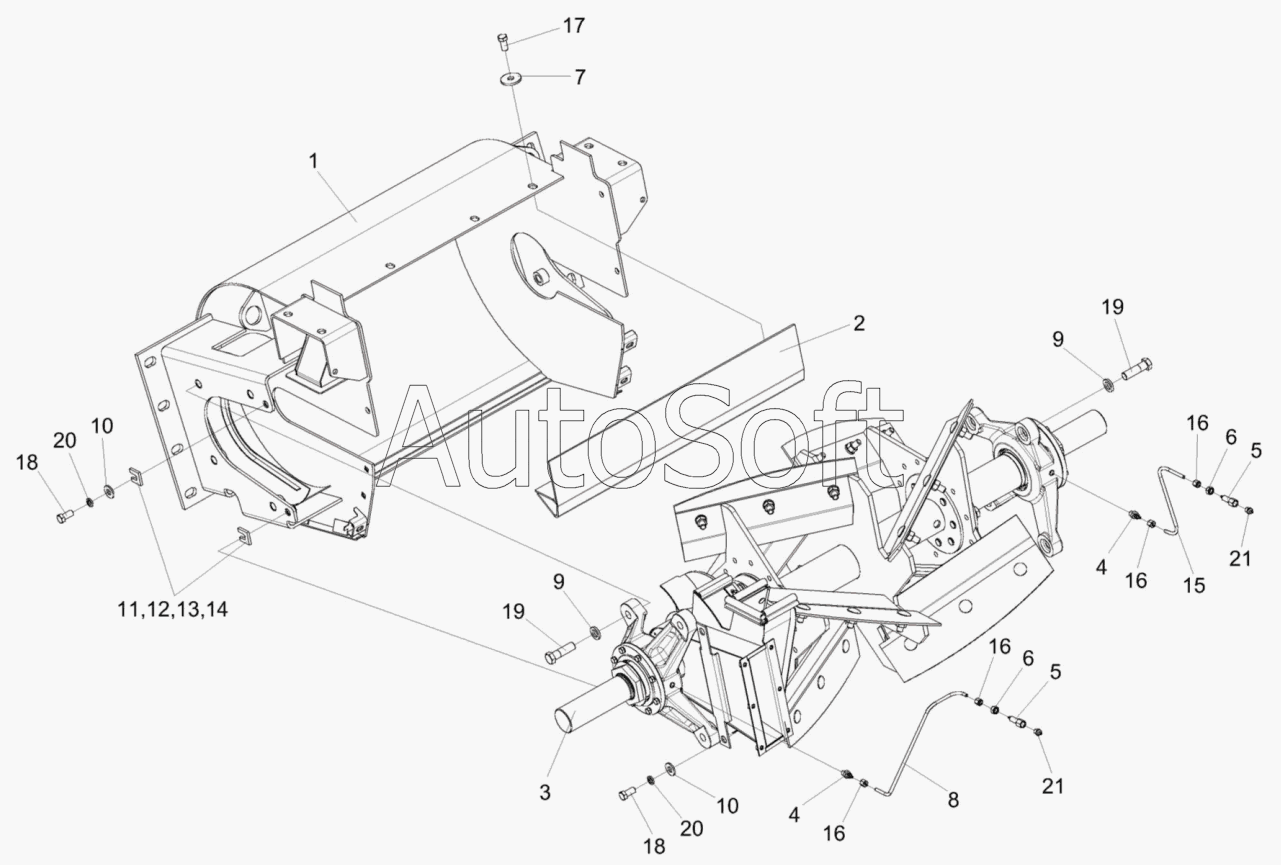

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Ускоритель выброса КВС-1-0142000 (лист 2)
КВС-1-0142000
1
2
3
4
4
5
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
16
16
16
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0142000 | К***0 | Ускоритель выброса | |
| 1 | К***0 | Корпус ускорителя | |
| 2 | К***0 | Отсекатель | |
| 3 | К***0 | Вал ускорителя выброса | |
| 4 | К***3 | Штуцер | |
| 5 | К***9 | Штуцер | |
| 6 | К***4 | Гайка | |
| 7 | К***5 | Шайба | |
| 8 | К***2 | Трубка | |
| 9 | К***2 | Шайба | |
| 10 | П***А | Шайба | |
| 11 | П***9 | Прокладка | |
| 12 | П***1 | Прокладка | |
| 13 | П***2 | Прокладка | |
| 14 | П***3 | Прокладка | |
| 15 | У***1 | Пневмотрубка | |
| 16 | У***9 | Гайка | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт М12-6ех30-7796 | |
| 19 | Б***6 | Болт М16х1,5-6ех55-7796 | |
| 20 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 21 | М***3 | Масленка 1.2-19853 |
