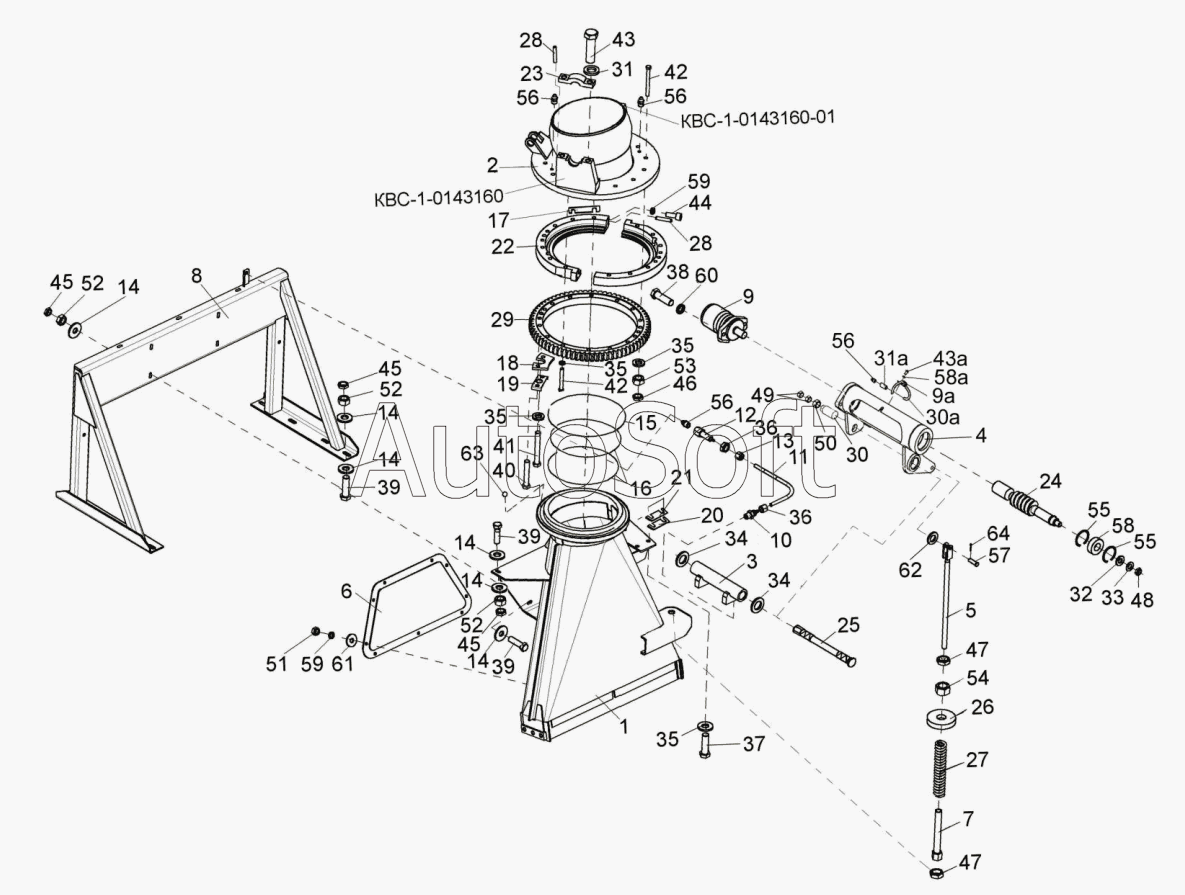

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Основание силосопровода и механизм поворота КВС-1-0143000
53
52
52
52
51
50
49
48
47
47
46
45
45
45
44
54
43
42
42
41
40
39
39
39
38
37
36
36
35
35
35
35
60
68
67
65
69
66
64
63
62
61
34
34
59
59
58
58
58
57
56
56
56
56
55
55
8
16
15
14
14
14
14
14
14
13
12
11
10
9
17
7
6
5
4
3
2
1
26
33
32
31
30
29
28
28
27
КВС-1-0143000
25
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВинтВ.М6-6ех10-17473 | В***3 | Винт В.М6-6ех10-17473 | |
| КВС-1-0143000 | К***0 | Основание силосопровода и механизм поворота | |
| КВС-1-0143190 | К***0 | Трубопровод | |
| КВС-1-0143200 | К***0 | Корпус | |
| КВС-1-0143403-01 | К***1 | Прокладка | |
| КВС-1-0143805 | К***5 | Трубка | |
| КЗР0700800-06 | К***6 | Хомут | |
| Масленка2.2-19853 | М***3 | Масленка 2.2-19853 | |
| ПКК0100612 | П***2 | Переходник | |
| Шайба6Т.65Г-6402 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 1 | К***0 | Основание силосопровода | |
| 2 | К***0 | Фланец | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Корпус | |
| 5 | К***0 | Зацеп | |
| 6 | К***0 | Люк | |
| 7 | К***0 | Направляющая | |
| 8 | К***0 | Опора основания силосопровода | |
| 9 | К***0 | Гидромотор силосопровода | |
| 10 | К***3 | Штуцер | |
| 11 | К***1 | Трубка | |
| 12 | К***9 | Штуцер | |
| 13 | К***4 | Гайка | |
| 14 | К***5 | Шайба | |
| 15 | К***1 | Уплотнение | |
| 16 | К***1 | Уплотнение | |
| 17 | К***3 | Прокладка | |
| 18 | К***9 | Упор | |
| 19 | К***8 | Пластина стопорная | |
| 20 | К***1 | Прокладка | |
| 21 | К***1 | Прокладка | |
| 22 | К***3 | Полукольцо | |
| 23 | К***9 | Крышка | |
| 24 | К***1 | Червяк | |
| 25 | К***5 | Ось | |
| 26 | К***6 | Шайба | |
| 27 | К***2 | Пружина | |
| 28 | К***5 | Штифт | |
| 29 | К***7 | Колесо | |
| 30 | К***3 | Втулка | |
| 31 | К***2 | Шайба | |
| 32 | К***1 | Шайба | |
| 33 | П***5 | Шайба | |
| 34 | У***5 | Шайба | |
| 35 | С***1 | Шайба | |
| 36 | У***9 | Гайка | |
| 37 | Б***6 | Болт | |
| 38 | Б***6 | Болт М12х1,25-6ех40-7796 | |
| 39 | Б***6 | Болт М12-6ех45-7796 | |
| 40 | Б***6 | Болт М12х1,25-6ех70-7796 | |
| 41 | Б***6 | Болт М12х1,25-6ех90-7796 | |
| 42 | Б***6 | Болт М12х1,25-6ех120-7796 | |
| 43 | Б***6 | Болт М16х1,5-6ех45-7796 | |
| 44 | В***8 | Винт М8-6ех35-11738 | |
| 45 | Г***6 | Гайка М12-60-2526 | |
| 46 | Г***6 | Гайка М12х1,25-6G-2526 | |
| 47 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 48 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 49 | Г***6 | Гайка М24х2-6G-2526 | |
| 50 | Г***6 | Гайка M36x3-6G-2526 | |
| 51 | Г***5 | Гайка М8-6G-5915 | |
| 52 | Г***5 | Гайка М12-6G-5915 | |
| 53 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 54 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 55 | В***3 | Кольцо | |
| 56 | М***3 | Масленка 1.2-19853 | |
| 57 | О***0 | Ось 6-12b 12x40-9650 | |
| 58 | 6***H | Подшипник 62206-2RSR-TVH | |
| 58 | 6***9 | Подшипник 62206E-2RS1TN9 | |
| 58 | 6***Е | Подшипник 62206ЕЕ | |
| 59 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 60 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 61 | Ш***8 | Шайба | |
| 62 | Ш***1 | Шайба С.12.01-11371 | |
| 63 | Ш***2 | Шарик 9-5-3722 | |
| 64 | Ш***7 | Шплинт 3,2х20-397 | |
| 65 | В***3 | Винт В.М6-6eХ10-17473 | |
| 66 | К***5 | Трубка | |
| 67 | К***6 | Хомут | |
| 68 | П***2 | Переходник | |
| 69 | Ш***2 | Шайба 6Т 65Г – 6402 |
