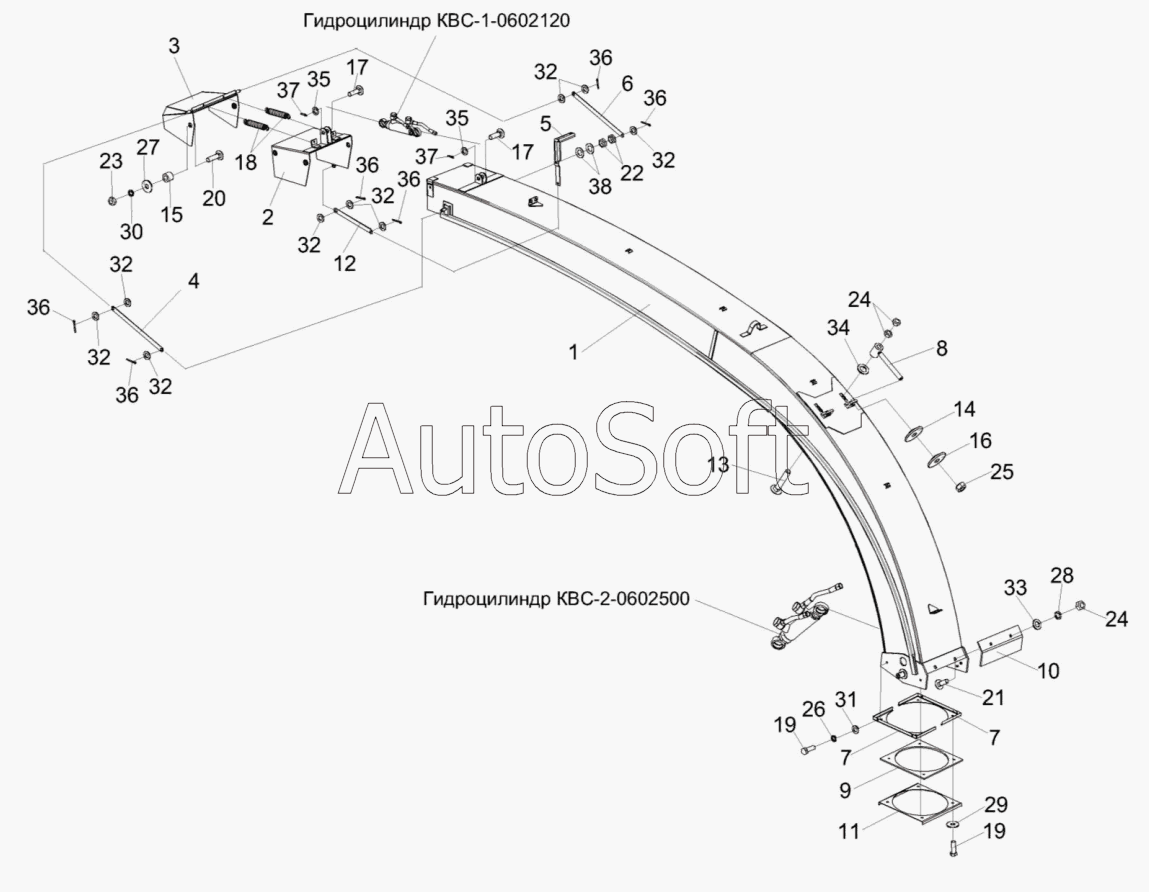

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Силосопровод КВС-2-0144000
31
21
22
23
24
24
25
26
27
28
29
30
20
32
32
32
32
32
32
32
33
34
35
35
36
36
36
36
36
36
37
37
38
КВС-2-0602500
КВС-1-0602120
10
1
2
3
4
5
6
7
7
8
9
КВС-2-0144000
11
12
13
14
15
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0602120 | К***0 | Гидроцилиндр | |
| КВС-2-0144000 | К***0 | Силосопровод | |
| КВС-2-0602500 | К***0 | Гидроцилиндр | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Козырек средний | |
| 3 | К***0 | Козырек | |
| 4 | К***0 | Тяга | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Тяга | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Стяжка | |
| 9 | К***1 | Уплотнение | |
| 10 | К***1 | Вставка | |
| 11 | К***1 | Пластина | |
| 12 | К***4 | Планка | |
| 13 | К***4 | Болт | |
| 14 | П***2 | Шайба | |
| 15 | К***9 | Втулка | |
| 16 | К***3 | Шайба | |
| 17 | К***1 | Палец | |
| 18 | К***1 | Пружина | |
| 19 | Б***6 | Болт М8-6ех25-7796 | |
| 20 | Б***2 | Болт М10-6ех40-7802 | |
| 21 | Б***2 | Болт М12-6ех35-7802 | |
| 22 | Г***6 | Гайка М14-6G-2526 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***5 | Гайка М12х1,25-5915 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***8 | Шайба А10.01-6958 | |
| 31 | Ш***1 | Шайба С.8.01-11371 | |
| 32 | Ш***1 | Шайба С.10.01-11371 | |
| 33 | Ш***1 | Шайба С.12.01-11371 | |
| 34 | Ш***1 | Шайба С.18х4.01-11371 | |
| 35 | Ш***1 | Шайба С.20.01-11371 | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | Ш***7 | Шплинт 4х32-397 | |
| 38 | 1***7 | Пружина тарельчатая 11-3-3-25х14х0,9х0,7-3057 |
