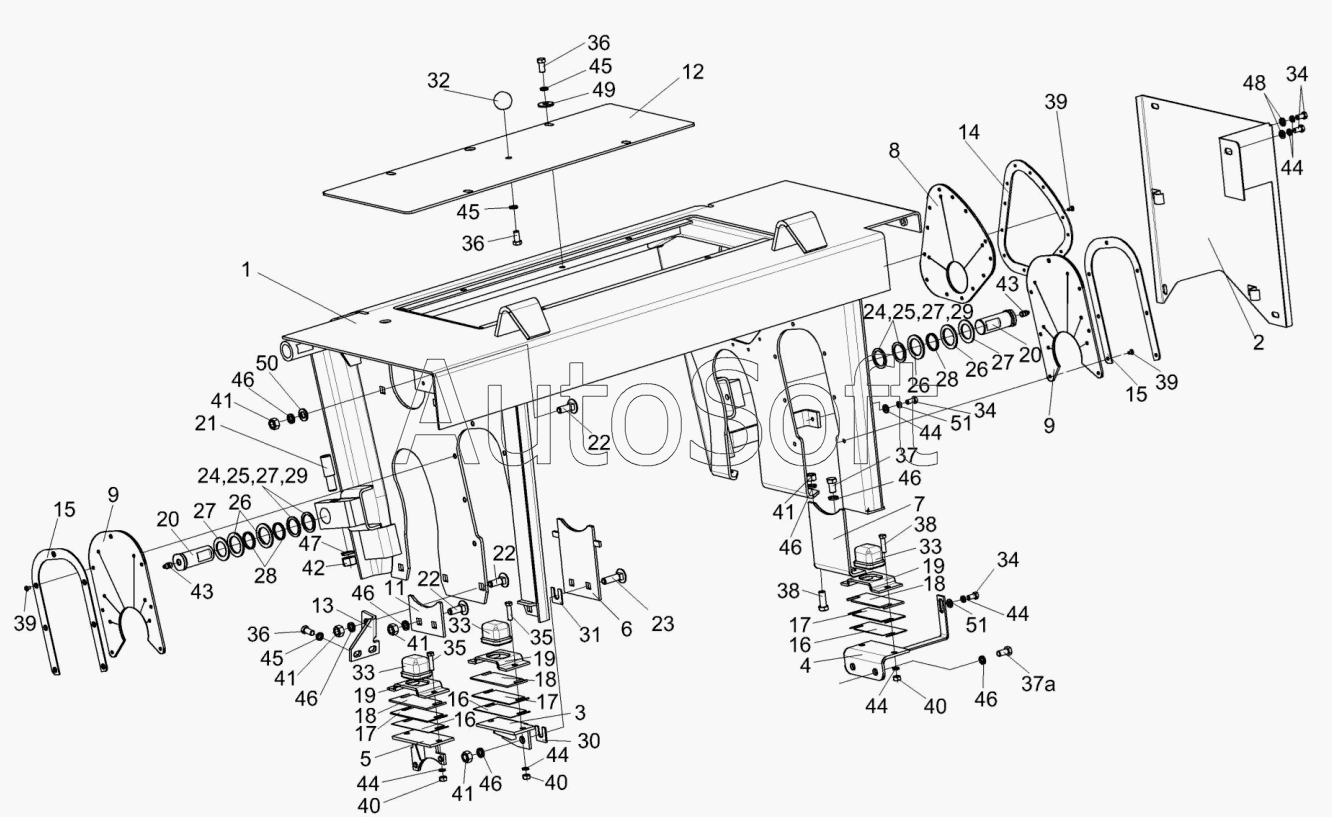

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Установка рамы верхней КВС-2-0111300Б аппарата питающего
38
38
27
27
27
27
28
28
29
29
30
31
32
33
33
33
34
34
34
35
35
36
36
36
37
51
26
26
26
39
39
39
40
40
40
41
41
41
41
41
42
43
43
44
44
44
44
44
44
44
44
45
45
45
46
46
46
46
46
46
46
47
48
49
50
14
1
2
3
4
5
6
7
8
9
9
11
12
13
12
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
22
22
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Рама верхняя | |
| 2 | К***А | Щиток | |
| 3 | К***0 | Кронштейн | |
| 4 | К***1 | Кронштейн | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Ограничитель | |
| 7 | К***0 | Ограничитель | |
| 8 | К***5 | Накладка | |
| 9 | К***6 | Накладка | |
| 11 | К***2 | Ограничитель | |
| 12 | К***0 | Крышка | |
| 12 | К***4 | Крышка | |
| 13 | К***А | Кронштейн | |
| 14 | К***6 | Накладка | |
| 15 | К***8 | Накладка | |
| 16 | К***8 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***2 | Прокладка | |
| 19 | К***9 | Обойма | |
| 20 | К***6 | Ось | |
| 21 | К***7 | Штифт | |
| 22 | К***1 | Болт | |
| 23 | К***2 | Болт | |
| 24 | К***4 | Шайба регулировочная | |
| 25 | К***7 | Шайба | |
| 26 | М***5 | Кольцо | |
| 27 | М***1 | Шайба | |
| 28 | М***2 | Втулка | |
| 29 | П***2 | Шайба | |
| 30 | П***1 | Прокладка | |
| 31 | П***2 | Прокладка | |
| 32 | Н***4 | Ручка П302Д61-16-77 | |
| 33 | 8***0 | Буфер передней рессоры | |
| 34 | Б***6 | Болт М8-6ех16-7796 | |
| 35 | Б***6 | Болт М8-6ех30-7796 | |
| 36 | Б***6 | Болт М10-6ех20-7796 | |
| 37 | Б***6 | Болт М12-6ех20-7796 | |
| 38 | Б***6 | Болт М12-6ех30-7796 | |
| 39 | В***5 | Винт В2.М5-6ех10-17475 | |
| 40 | Г***5 | Гайка М8-6G-5915 | |
| 41 | Г***5 | Гайка М12-6G-5915 | |
| 42 | Г***5 | Гайка М16-6G-5915 | |
| 43 | М***3 | Масленка 1.2-19853 | |
| 44 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 45 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 48 | Ш***8 | Шайба С8.01-6958 | |
| 49 | Ш***8 | Шайба С10.01-6958 | |
| 50 | Ш***8 | Шайба С12.01-6958 | |
| 51 | Б***6 | Болт |
