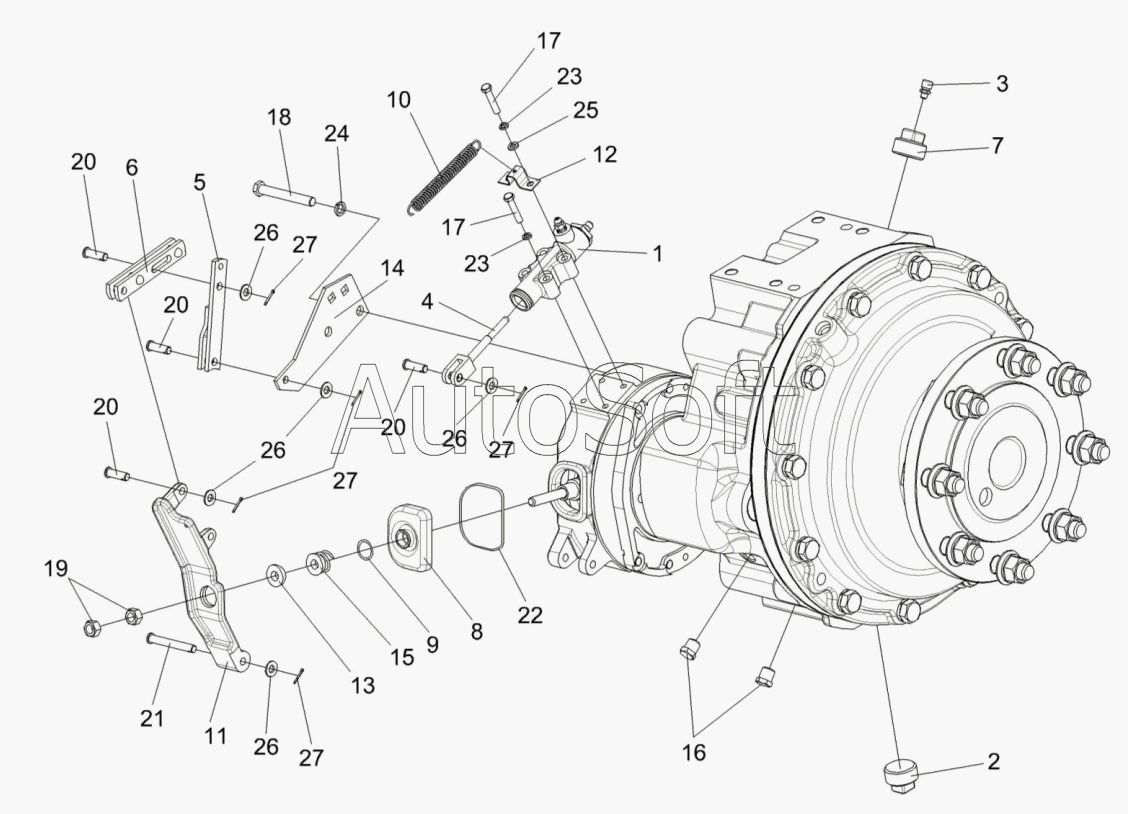

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Редуктор бортовой КЗК-10-0107200-03
КЗК-10-0107200-03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
20
21
22
23
23
24
25
26
26
26
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0107200-03 | К***3 | Редуктор бортовой | |
| 1 | М***А | Гидроцилиндр тормоза | |
| 2 | У***0 | Пробка | |
| 3 | 3***А | Сапун | |
| 4 | 3***0 | Толкатель | |
| 5 | 3***0 | Тяга | |
| 6 | 3***0 | Тяга | |
| 7 | К***1 | Пробка | |
| 8 | М***3 | Чехол | |
| 9 | М***8 | Кольцо | |
| 10 | М***5 | Пружина | |
| 11 | У***6 | Рычаг | |
| 12 | У***3 | Кронштейн | |
| 13 | У***5 | Упор | |
| 14 | 3***8 | Кронштейн | |
| 15 | 3***7 | Пружина отжимная | |
| 16 | 3***3 | Пробка | |
| 17 | Б***6 | Болт М8-6ех40-7796 | |
| 18 | Б***6 | Болт М12-6ех95-7796 | |
| 19 | Г***5 | Гайка М12х1,25-60-5915 | |
| 20 | О***0 | Ось 6-10b12х32-9650 | |
| 21 | О***0 | Ось 6-10b12х75-9650 | |
| 22 | П***2 | Проволока 1,2-О-Ч-3282 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***1 | Шайба С.8.01-11371 | |
| 26 | Ш***1 | Шайба С.10.01-11371 | |
| 27 | Ш***7 | Шплинт 2,5х16-397 |
