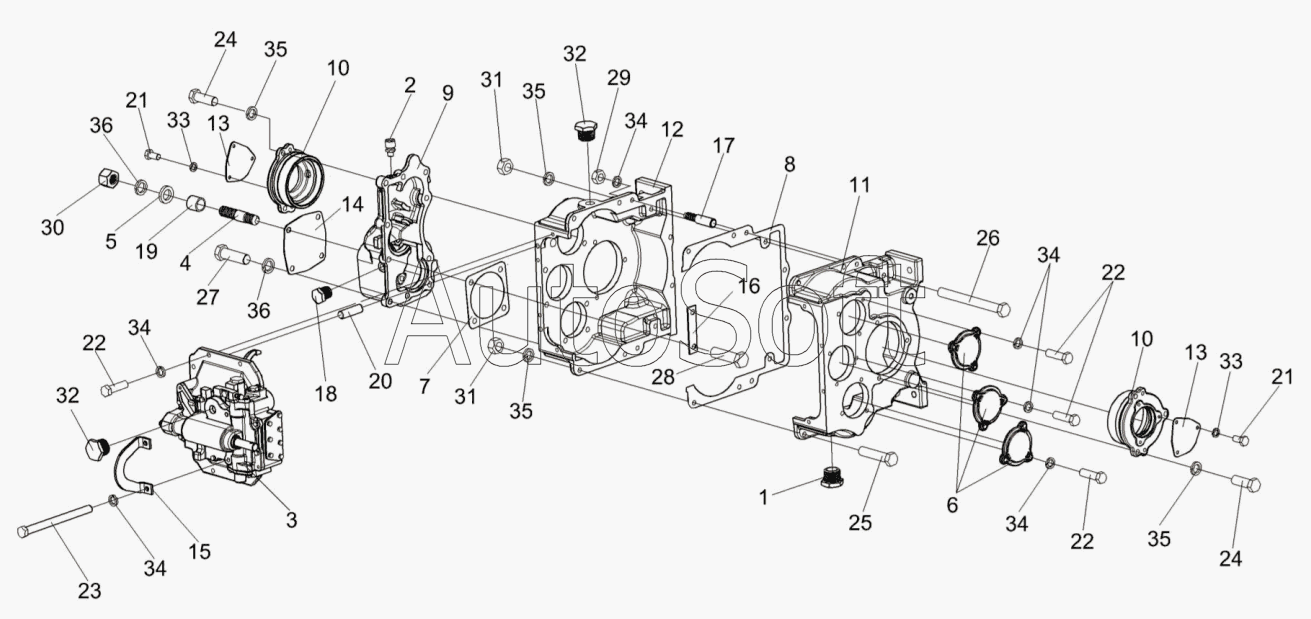

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2013). Коробка диапазонов 3518020-46150 (корпус, крышки)
3518020-46150
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
22
23
24
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
34
34
34
35
35
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-46150 | 3***0 | Коробка диапазонов | |
| 3518020-46170 | 3***0 | Корпус коробки диапазонов | |
| 1 | У***0 | Пробка | |
| 2 | 3***А | Сапун | |
| 3 | 3***0 | Механизм переключения диапазонов | |
| 4 | Р***Б | Шпилька | |
| 5 | У***3 | Шайба | |
| 6 | 3***9 | Крышка | |
| 7 | 3***9 | Прокладка гидромотора | |
| 8 | 3***5 | Прокладака корпуса коробки диапазонов | |
| 9 | 3***1 | Корпус установки гидромотора | |
| 10 | 3***1 | Стакан установки дифференциала | |
| 11 | 3***1 | Корпус коробки диапазонов правый | |
| 12 | 3***1 | Корпус коробки диапазонов левый | |
| 13 | 3***9 | Крышка | |
| 14 | 3***1 | Крышка | |
| 15 | 3***8 | Кронштейн | |
| 16 | 3***8 | Пластина стопорная | |
| 17 | 3***3 | Штифт корпуса коробки диапазонов | |
| 18 | 3***3 | Пробка | |
| 19 | 3***6 | Втулка | |
| 20 | 3***4 | Штифт установочный | |
| 21 | Б***6 | Болт М8-6ех16-7796 | |
| 22 | Б***6 | Болт М10-6ех35-7796 | |
| 23 | Б***6 | Болт М10-6ех160-7796 | |
| 24 | Б***6 | Болт М12-6ех35-7796 | |
| 25 | Б***6 | Болт М12х1,25-6ех55-7796 | |
| 26 | Б***6 | Болт М12х1,25-6ех120-7796 | |
| 27 | Б***6 | Болт М14-6ех45-7796 | |
| 28 | Б***6 | Болт М14-6ех50-7796 | |
| 29 | Г***5 | Гайка М10-6Н-5915 | |
| 30 | Г***5 | Гайка М14-60-5915 | |
| 31 | Г***3 | Гайка М12х1,25-6G-15523 | |
| 32 | П***4 | Пробка КГ 3/4 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 14Т.65Г-6402 |
