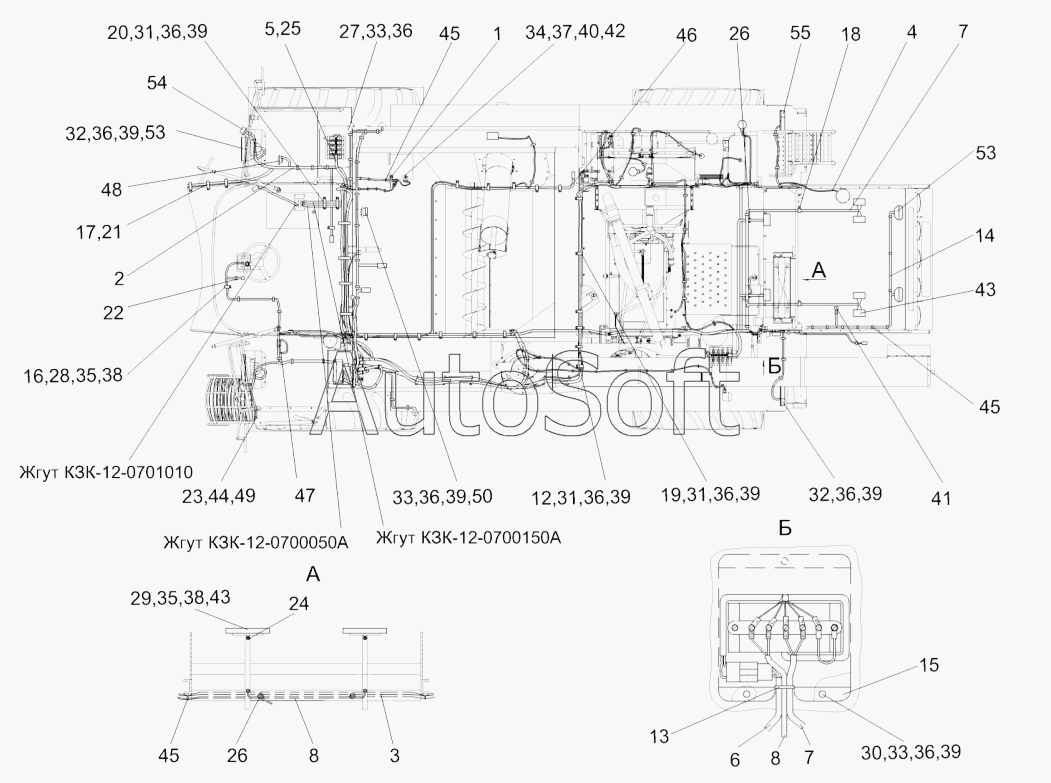

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Электрооборудование молотилки самоходной КЗК-12-0100000Б-12
45
45
45
31
31
31
32
32
33
33
33
34
35
35
36
36
36
36
36
36
36
36
37
38
38
39
39
39
39
39
39
39
40
41
42
43
43
44
30
46
47
48
49
50
53
53
54
55
КЗК-12-0700150А
КЗК-12-0700050А
КЗК-12-0701010
16
2
3
4
5
6
7
7
8
8
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0700050А | К***А | Жгут пульта управления | |
| КЗК-12-0700150А | К***А | Жгут дополнительный пульта управления | |
| КЗК-12-0701010 | К***0 | Жгут панели оператора | |
| 1 | К***0 | Датчик | |
| 2 | К***А | Жгут площадки управления | |
| 3 | К***А | Жгут задних фонарей | |
| 4 | К***0 | Жгут маяка | |
| 5 | К***Б | Жгут гидроблоков | |
| 6 | К***0 | Жгут сигнализации очистки | |
| 7 | К***0 | Жгут датчиков потерь соломотряса | |
| 8 | К***0 | Жгут датчиков потерь очистки | |
| 9 | К***0 | Установка системы информационно-управляющей бортовой БИУС.03 | |
| 10 | К***0 | Установка бортового компьютера | |
| 11 | К***0 | Установка системы бортовой информационной | |
| 12 | К***0 | Хомут | |
| 13 | К***1 | Уплотнитель | |
| 14 | К***0 | Жгут задних фар | |
| 15 | К***Б | Крышка | |
| 16 | К***0 | Хомут | |
| 17 | К***1 | Хомут | |
| 18 | К***3 | Хомут | |
| 19 | К***4 | Хомут | |
| 20 | К***0 | Прижим | |
| 21 | К***2 | Крышка | |
| 22 | К***А | Втулка | |
| 23 | К***6 | Колпачок | |
| 24 | К***1 | Втулка | |
| 25 | У***3 | Втулка | |
| 26 | У***5 | Втулка | |
| 27 | Б***8 | Болт М6-6gх16-7798 | |
| 28 | В***3 | Винт В.М5-6gх10-17473 | |
| 29 | В***3 | Винт В.М5-6gх14-17473 | |
| 30 | В***3 | Винт В.М6-6gх12-17473 | |
| 31 | В***3 | Винт В.М6-6gх18-17473 | |
| 32 | В***3 | Винт В.М6-6gх20-17473 | |
| 33 | Г***5 | Гайка М6-6G-5915 | |
| 34 | Г***6 | Гайка М24х1,5-6G-2526 | |
| 35 | Ш***2 | Шайба 5.65Г-6402 | |
| 36 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 38 | Ш***1 | Шайба С.5.01-11371 | |
| 39 | Ш***1 | Шайба С.6.01-11371 | |
| 40 | Ш***1 | Шайба С.14.01-11371 | |
| 41 | В***Ш | Выключатель | |
| 42 | В***1 | Выключатель | |
| 43 | Д***1 | Датчик | |
| 44 | 5***4 | Колодка штыревая | |
| 45 | Л***а | Лента стяжная зубчатая | |
| 46 | 2***2 | Лента стяжная | |
| 47 | С***3 | Звуковой сигнал безрупорный | |
| 48 | С***4 | Сигнал звуковой безрупорный | |
| 49 | 5***2 | Чехол защитный держателя внутреннего четырехклеммового | |
| 50 | П***2 | Плафон | |
| 51 | А***0 | Блок периферийный | |
| 52 | 1***2 | Фара | |
| 53 | 8***6 | Фара рабочая | |
| 54 | 3***2 | Фонарь передний многофункциональный | |
| 55 | 7***6 | Фонарь задний |
