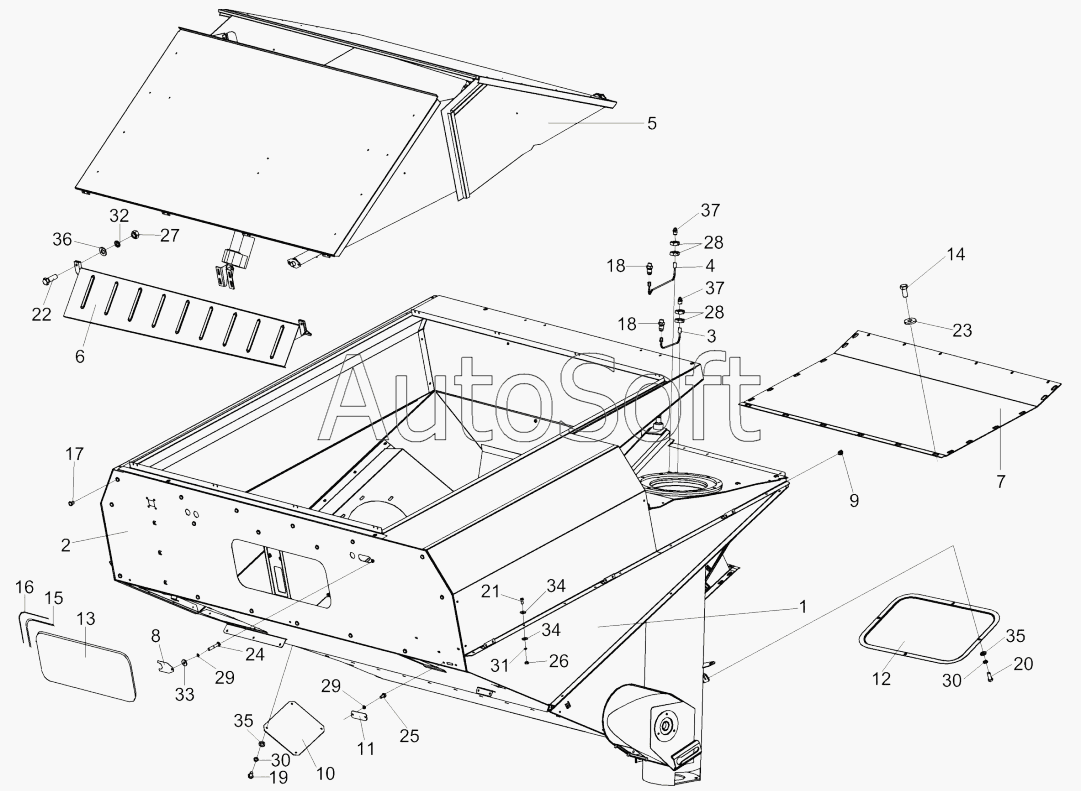

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Бункер КЗК-12-0203000В
29
29
20
21
22
23
24
25
26
27
28
28
19
30
30
31
32
33
34
34
35
35
36
37
37
10
1
2
3
4
5
6
7
8
9
КЗК-12-0203000Б
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0203000Б | К***Б | Бункер | |
| 1 | К***В | Основание | |
| 2 | К***0 | Проставка | |
| 3 | К***0 | Маслопровод | |
| 4 | К***1 | Маслопровод | |
| 5 | К***А | Установка крыши | |
| 6 | К***0 | Ограждение | |
| 7 | К***0 | Настил | |
| 8 | К***5 | Накладка | |
| 9 | К***3 | Пробка | |
| 10 | К***9 | Крышка | |
| 11 | К***3 | Крышка | |
| 12 | К***5 | Крышка | |
| 13 | К***2 | Стекло | |
| 14 | К***2 | Шайба | |
| 15 | К***6 | Уплотнитель | |
| 16 | К***Д | Замок уплотнителя | |
| 17 | К***2 | Заглушка транспортная | |
| 18 | П***4 | Штуцер | |
| 19 | Б***6 | Болт М8-6gх16-7796 | |
| 20 | Б***6 | Болт М8-6gх20-7796 | |
| 21 | Б***6 | Болт М10-6gх25-7796 | |
| 22 | Б***6 | Болт М12-6gх35-7796 | |
| 23 | Б***6 | Болт М12-6gх25-7796 | |
| 24 | Б***8 | Болт М6-6gх12-7798 | |
| 25 | Б***8 | Болт М6-6gх14-7798 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Г***6 | Гайка М16x1,5-6G-2526 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба А10.01-6958 | |
| 35 | Ш***1 | Шайба С.8.01-11371 | |
| 36 | Ш***1 | Шайба С.12.01-11371 | |
| 37 | 1***3 | Масленка |
