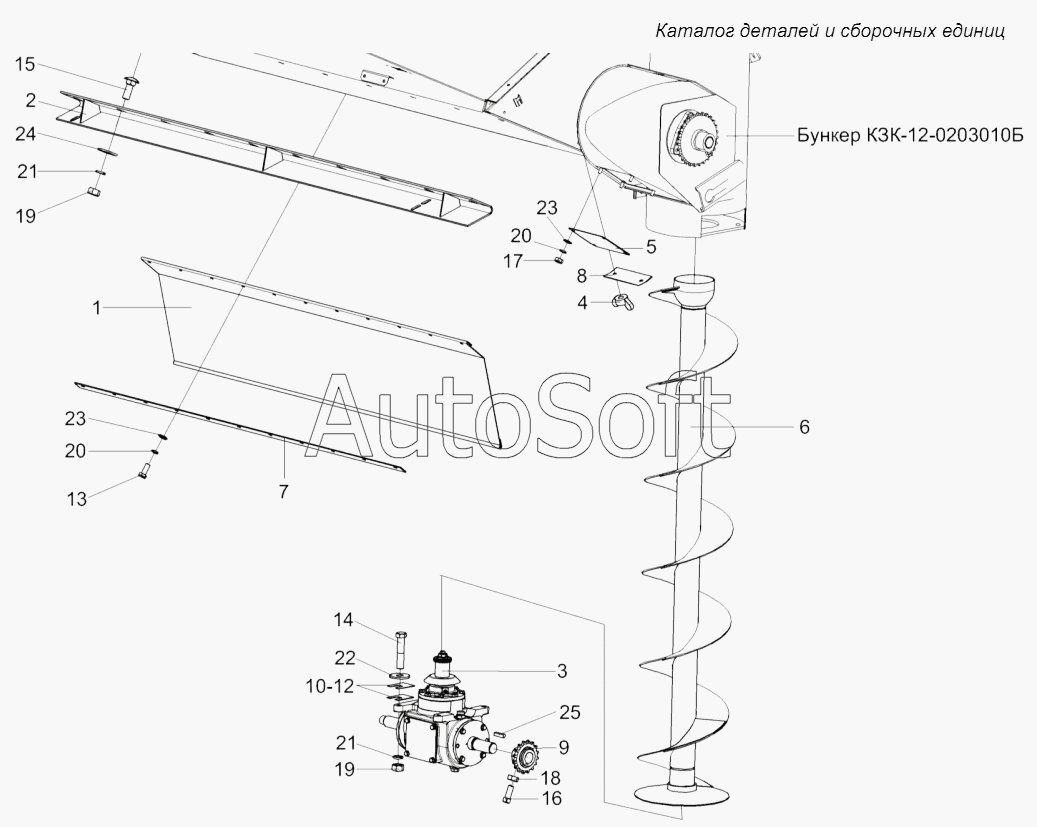

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Бункер КЗК-12-0203000В
13
КЗК-12-0203010Б
25
24
23
23
22
21
21
20
20
19
19
18
17
16
15
14
КЗК-12-0203000В
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0203000В | К***В | Бункер | |
| КЗК-12-0203010Б | К***Б | Бункер | |
| 1 | К***А | Фартук | |
| 2 | К***0 | Опора | |
| 3 | К***2 | Редуктор | |
| 4 | К***0 | Гайка-барашек | |
| 5 | К***Б | Крышка | |
| 6 | К***0 | Шнек наклонный | |
| 7 | К***3 | Планка | |
| 8 | К***7 | Крышка | |
| 9 | К***9 | Звездочка | |
| 10 | К***3 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***2 | Шайба | |
| 13 | Б***6 | Болт М8-6gх20-7796 | |
| 14 | Б***6 | Болт М12-6gх60-7796 | |
| 15 | Б***2 | Болт М12-6gх35-7802 | |
| 16 | В***5 | Винт В.М10-6gх25-1485 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 22 | Ш***8 | Шайба А12.01-6958 | |
| 23 | Ш***1 | Шайба С.8.01-11371 | |
| 24 | Ш***1 | Шайба С.12.01-11371 | |
| 25 | Ш***0 | Шпонка 10х8х63-23360 |
