Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Установка крыши КЗК-12-0204000А
27
18
18
19
19
20
21
21
22
23
23
23
24
25
25
25
25
26
17
17
17
28
28
28
28
29
29
29
30
30
31
32
32
33
33
33
34
35
9
1
2
3
4
5
6
7
8
8

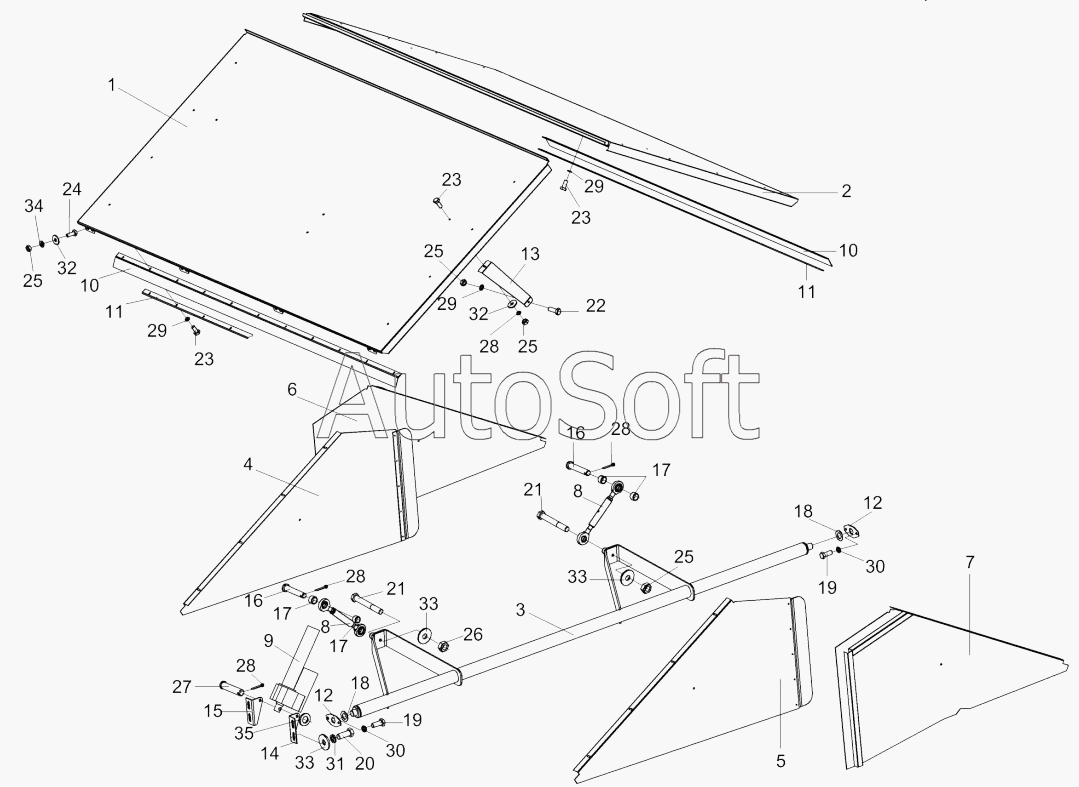

КЗК-12-0204000А
9
10
10
11
11
12
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0204000А | К***А | Установка крыши | |
| 1 | К***А | Панель | |
| 2 | К***А | Панель | |
| 3 | К***А | Рычаг | |
| 4 | К***А | Боковина | |
| 5 | К***1 | Боковина | |
| 6 | К***А | Боковина | |
| 7 | К***1 | Боковина | |
| 8 | К***0 | Стержень | |
| 9 | К***1 | Электромеханизм бункера | |
| 9 | К***1 | Электромеханизм бункера | |
| 10 | К***1 | Уплотнитель | |
| 11 | К***7 | Накладка | |
| 12 | К***1 | Пластина | |
| 13 | К***4 | Жесткость | |
| 14 | К***1 | Кронштейн | |
| 15 | К***1 | Кронштейн | |
| 16 | К***6 | Ось | |
| 17 | К***5 | Втулка | |
| 18 | К***2 | Шайба | |
| 19 | Б***6 | Болт М8-6gх20-7796 | |
| 20 | Б***6 | Болт М10-6gх25-7796 | |
| 21 | Б***6 | Болт М10-6gх75-7796 | |
| 22 | Б***8 | Болт М6-6gх12-7798 | |
| 23 | Б***8 | Болт М6-6gх14-7798 | |
| 24 | Б***8 | Болт М6-6gх16-7798 | |
| 25 | Г***5 | Гайка М6-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | О***0 | Ось 6-12 b12х55-9650 | |
| 28 | Ш***7 | Шплинт 3,2х18-397 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***8 | Шайба | |
| 33 | Ш***8 | Шайба А10.01-6958 | |
| 34 | Ш***1 | Шайба С.6.01-11371 | |
| 35 | Ш***1 | Шайба С.12.01-11371 |
