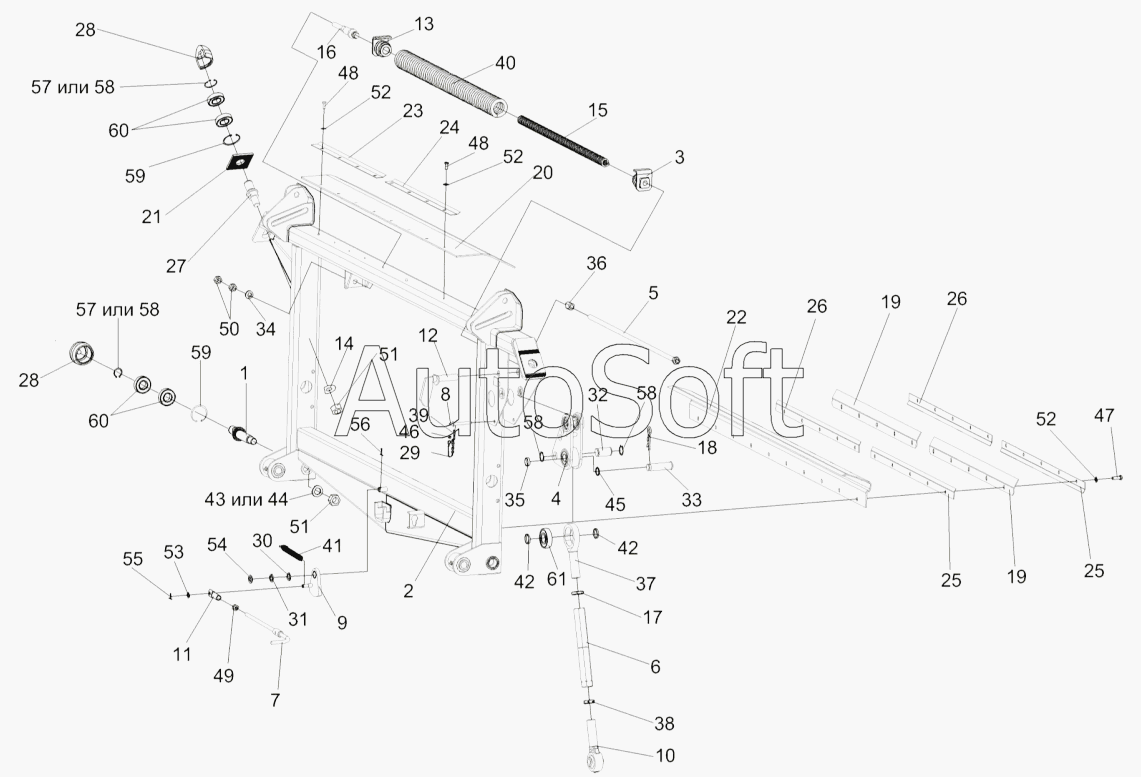

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Рамка переходная КЗК-12-1808000А
36
44
43
42
42
41
40
39
38
37
45
35
34
33
32
31
30
29
53
61
60
60
59
59
58
58
58
58
57
57
56
55
54
28
28
52
52
52
51
51
50
49
48
48
47
46
2
10
9
8
7
6
5
4
3
11
1
КЗК1780060
КЗК1780020
КЗК1780010
16
КЗК-12-1808200
28
19
19
27
26
26
25
25
24
23
22
21
20
КЗК-12-1808000А
18
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1808000А | К***А | Рамка переходная | |
| КЗК-12-1808200 | К***0 | Пружина сдвоенная | |
| КЗК1780010 | К***0 | Ролик | |
| КЗК1780020 | К***0 | Тяга | |
| КЗК1780060 | К***0 | Фиксатор | |
| 1 | К***0 | Ось-эксцентрик | |
| 2 | К***А | Рама | |
| 3 | К***0 | Пробка | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Болт регулировочный | |
| 6 | К***1 | Стяжка | |
| 7 | К***0 | Рукоятка | |
| 8 | К***0 | Палец | |
| 9 | К***0 | Фиксатор | |
| 10 | К***0 | Винт | |
| 11 | К***0 | Гайка | |
| 12 | К***0 | Палец | |
| 13 | К***0 | Пробка | |
| 14 | К***1 | Шайба | |
| 15 | К***3 | Пружина | |
| 16 | К***5 | Тяга | |
| 16 | К***1 | Тяга | |
| 17 | А***3 | Контргайка | |
| 18 | А***1 | Шплинт | |
| 19 | К***1 | Пластина | |
| 20 | К***1 | Пластина | |
| 21 | К***1 | Шайба | |
| 22 | К***1 | Поддон | |
| 23 | К***4 | Уголок | |
| 24 | К***1 | Уголок | |
| 25 | К***2 | Уголок | |
| 26 | К***3 | Уголок | |
| 27 | К***2 | Ось | |
| 28 | К***0 | Ролик | |
| 28 | К***3 | Ролик | |
| 29 | К***5 | Тросик | |
| 30 | К***3 | Шайба | |
| 31 | К***1 | Шайба | |
| 32 | К***4 | Ось | |
| 33 | К***5 | Палец | |
| 34 | К***А | Шайба сферическая | |
| 35 | К***4 | Втулка | |
| 36 | К***А | Втулка | |
| 37 | К***1 | Винт | |
| 38 | К***4 | Гайка | |
| 39 | К***1 | Шплинт | |
| 40 | К***3 | Пружина | |
| 41 | К***1 | Пружина | |
| 42 | К***7 | Шайба | |
| 43 | К***2 | Шайба | |
| 44 | К***5 | Шайба | |
| 45 | П***7 | Втулка | |
| 46 | 8***4 | Втулка тросика | |
| 47 | Б***6 | Болт М8-6gх25-7796 | |
| 48 | Б***6 | Болт М8-6gх20-7796 | |
| 49 | Г***6 | Гайка М 12-6G-5916 | |
| 50 | Г***6 | Гайка М16-6G-2526 | |
| 51 | Г***5 | Гайка М24х2-6G-5915 | |
| 52 | Ш***1 | Шайба С.8.01-11371 | |
| 53 | Ш***1 | Шайба С.10.01-11371 | |
| 54 | Ш***1 | Шайба С.16.01-11371 | |
| 55 | Ш***7 | Шплинт 3,2х20-397 | |
| 56 | Ш***7 | Шплинт 4х22-397 | |
| 57 | В***0 | Кольцо | |
| 58 | В***2 | Кольцо | |
| 59 | В***3 | Кольцо | |
| 60 | 1***2 | Подшипник 180206-8882 | |
| 61 | 5***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
