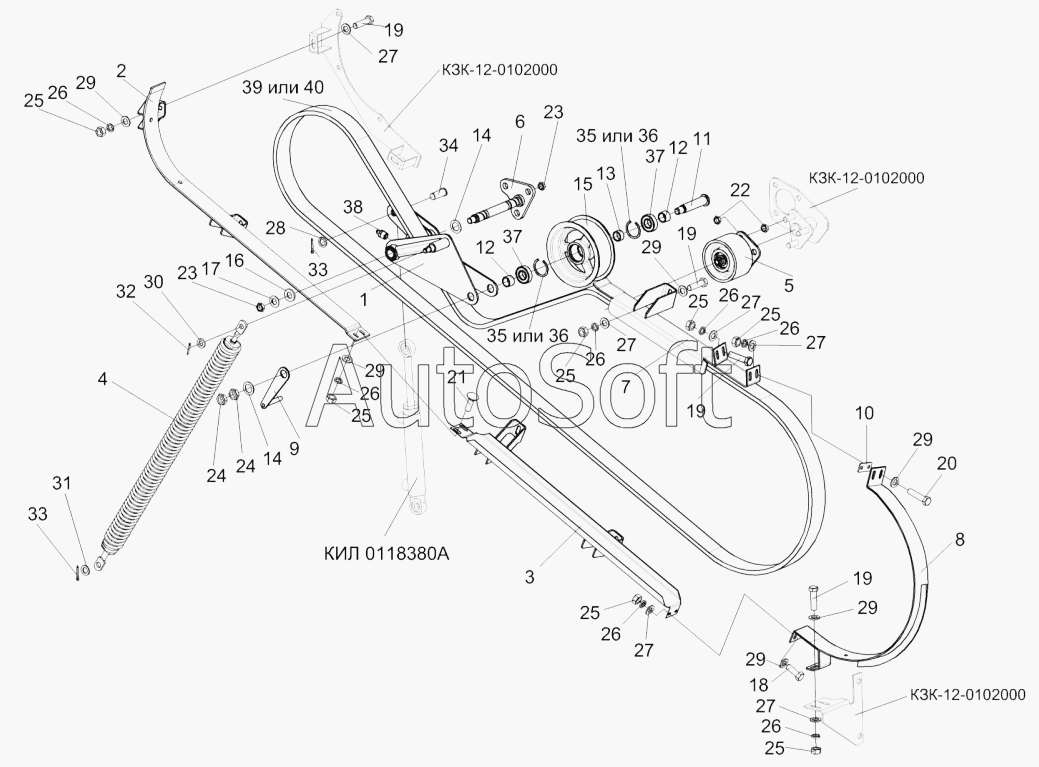

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Привод наклонной камеры КЗК-12-0125000А
32
22
23
23
24
24
25
25
25
25
25
25
25
26
26
26
26
26
26
26
27
27
27
27
27
27
28
29
29
29
29
29
29
30
31
21
33
33
34
35
35
36
36
37
37
38
39
40
КИЛ 0118380А
11
1
2
3
4
5
6
7
8
9
10
КЗК-12-0125000А
12
12
13
14
14
15
16
17
18
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0125000А | К***А | Привод наклонной камеры | |
| КИЛ 0118380А | К***А | Гидроцилиндр | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***0 | Пружина | |
| 5 | К***0 | Ролик натяжной | |
| 6 | К***А | Опора | |
| 7 | К***Б | Щиток | |
| 8 | К***А | Щиток | |
| 9 | К***0 | Кронштейн | |
| 10 | К***2 | Пластина | |
| 11 | К***1 | Ось | |
| 12 | К***3 | Втулка | |
| 13 | К***4 | Втулка | |
| 14 | К***8 | Шайба специальная | |
| 15 | К***2 | Ролик | |
| 16 | П***4 | Шайба | |
| 17 | П***5 | Шайба | |
| 18 | Б***6 | Болт М8-6gх25-7796 | |
| 19 | Б***6 | Болт М8-6gх30-7796 | |
| 20 | Б***6 | Болт М8-6gх35-7796 | |
| 21 | Б***2 | Болт М8-6gх25-7802 | |
| 22 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 23 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 24 | Г***6 | Гайка М20-6G-2526 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***9 | Шайба 20.01-9649 | |
| 29 | Ш***1 | Шайба С.8.01-11371 | |
| 30 | Ш***1 | Шайба С.14.01-11371 | |
| 31 | Ш***1 | Шайба С.16.01-11371 | |
| 32 | Ш***7 | Шплинт 4х28-397 | |
| 33 | Ш***7 | Шплинт 5х32-397 | |
| 34 | О***0 | Ось 6-20 b12х50-9650 | |
| 35 | В***1 | Кольцо | |
| 36 | В***3 | Кольцо | |
| 37 | 1***2 | Подшипник | |
| 38 | 1***3 | Масленка | |
| 39 | 3***a | Ремень | |
| 40 | 3***А | Ремень |
