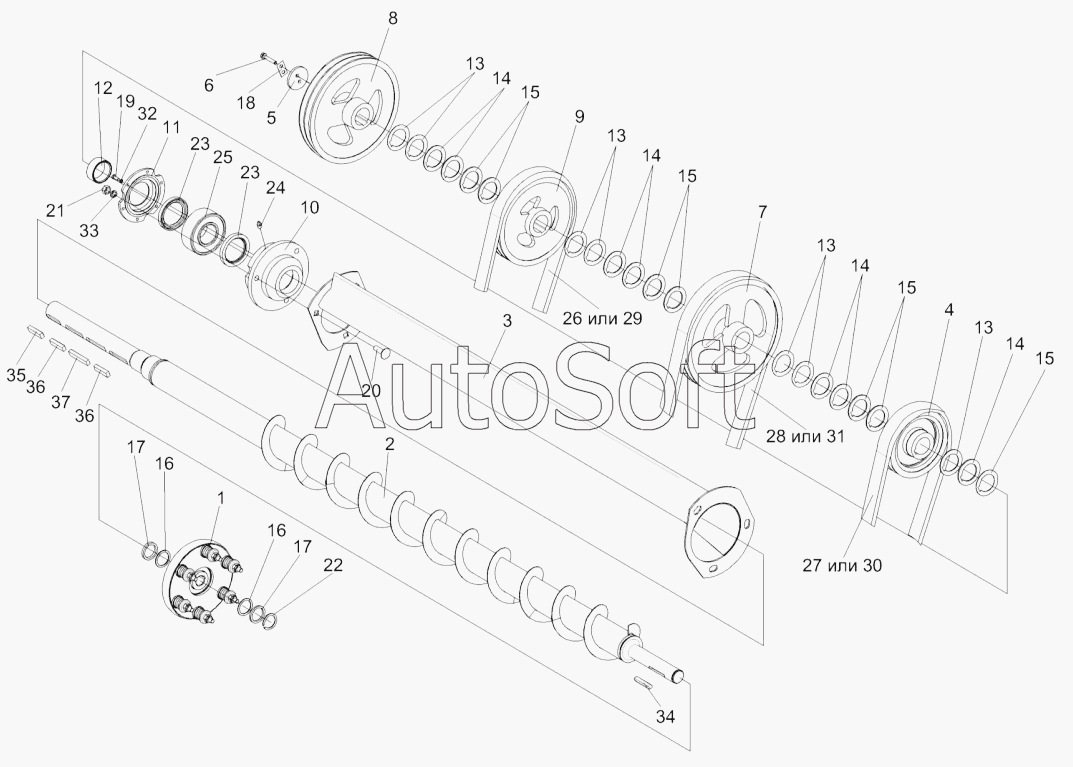

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Установка шкивов на шнек распределительный КЗК-10-0202770А
КЗК-12-0202000Б-03
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202000Б-03 | К***3 | Очистка | |
| 1 | К***1 | Муфта фрикционная | |
| 2 | К***А | Шнек распределительный | |
| 3 | К***0 | Поддон | |
| 4 | К***А | Шкив | |
| 5 | К***8 | Шайба | |
| 6 | К***9 | Болт | |
| 7 | К***1 | Шкив | |
| 8 | К***2 | Шкив | |
| 9 | К***6 | Шкив | |
| 10 | К***1 | Корпус | |
| 11 | К***А | Крышка | |
| 12 | К***Б | Втулка | |
| 13 | К***А | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | К***9 | Кольцо | |
| 17 | П***1 | Прокладка | |
| 18 | П***А | Планка | |
| 19 | Б***8 | Болт М6-6gх16-7798 | |
| 20 | Б***2 | Болт М12-6gх40-7802 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | В***0 | Кольцо В35-13940 | |
| 23 | 1***2 | Манжета 1.2-60х85-1-8752 | |
| 24 | 1***3 | Масленка | |
| 25 | 5***6 | Подшипник | |
| 26 | 2***a | Ремень | |
| 27 | 2***a | Ремень | |
| 28 | 2***a | Ремень | |
| 29 | 2***2 | Ремень | |
| 30 | 2***7 | Ремень | |
| 31 | 2***А | Ремень | |
| 32 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***0 | Шпонка 10х8х63-23360 | |
| 35 | Ш***0 | Шпонка 2-14х9х40-23360 | |
| 36 | Ш***0 | Шпонка 2-14х9х56-23360 | |
| 37 | Ш***0 | Шпонка 2-14х9х63-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
