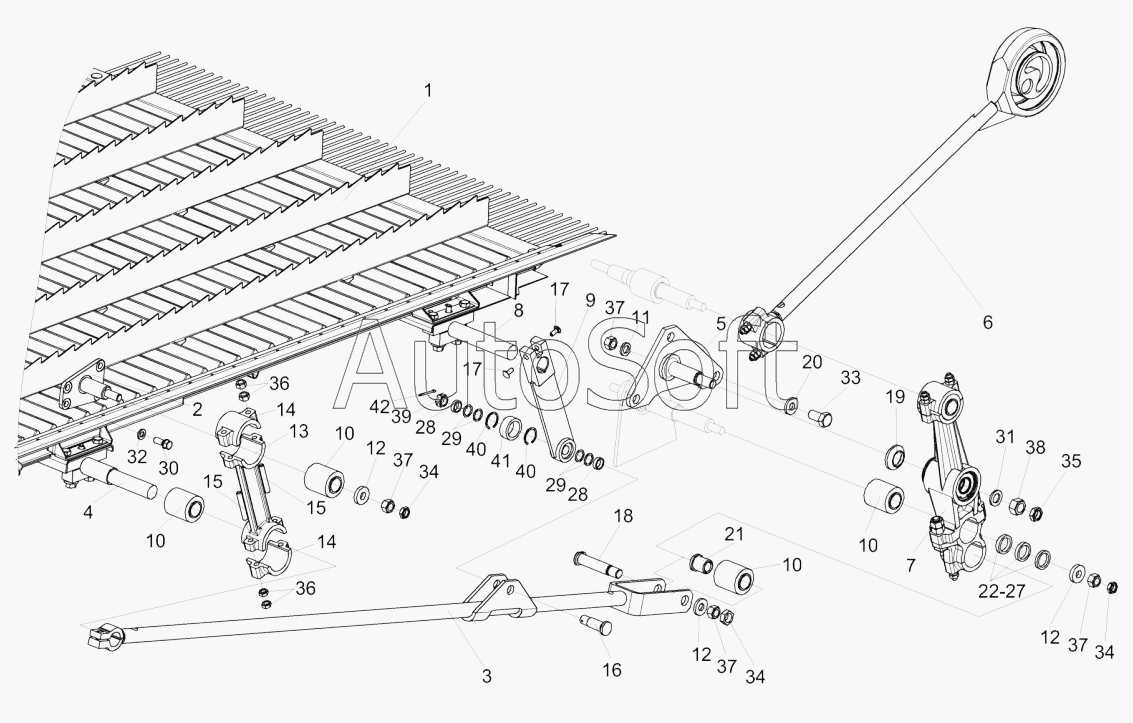

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Установка привода доски стрясной КЗК-12-0280000А (вид слева)
31
20
21
22
23
24
25
26
27
28
28
29
29
30
19
32
33
34
34
34
35
36
36
37
37
37
37
38
39
40
40
41
42
8
3
4
13
9
1
2
3
4
5
6
7
КЗК-12-0202000Б-03
9
10
10
10
10
11
12
12
12
13
14
14
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202000Б-03 | К***3 | Очистка | |
| 1 | К***А | Доска стрясная | |
| 2 | К***0 | Ось | |
| 3 | К***Б | Тяга | |
| 3 | К***Б | Тяга | |
| 4 | К***0 | Труба | |
| 4 | К***0 | Труба | |
| 5 | К***В | Кронштейн | |
| 6 | К***Е | Шатун | |
| 7 | К***Г | Рычаг | |
| 8 | К***1 | Труба | |
| 9 | К***В | Тяга | |
| 9 | К***В | Тяга | |
| 10 | К***0 | Сайлентблок | |
| 11 | К***А | Шайба | |
| 12 | К***4 | Шайба | |
| 13 | К***2 | Рычаг | |
| 13 | К***2 | Рычаг | |
| 14 | К***А | Крышка | |
| 15 | К***А | Шпилька | |
| 16 | К***Б | Ось | |
| 17 | К***Б | Болт | |
| 18 | К***Б | Палец | |
| 19 | К***Б | Втулка | |
| 20 | К***А | Шайба | |
| 21 | К***7 | Втулка | |
| 22 | К***1 | Втулка | |
| 23 | К***1 | Втулка | |
| 24 | К***2 | Втулка | |
| 25 | К***3 | Втулка | |
| 26 | К***4 | Втулка | |
| 27 | К***5 | Втулка | |
| 28 | К***3 | Втулка | |
| 29 | К***А | Прокладка | |
| 30 | К***1 | Болт | |
| 31 | К***3 | Шайба | |
| 32 | У***7 | Шайба | |
| 33 | Б***8 | Болт М16х1,5-6gх35-7798 | |
| 34 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 35 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 36 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 37 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 38 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 39 | Г***5 | Гайка М18х1,5-6G-5935 | |
| 40 | В***1 | Кольцо | |
| 41 | Ш***5 | Подшипник | |
| 42 | Ш***7 | Шплинт 4х36-397 |
