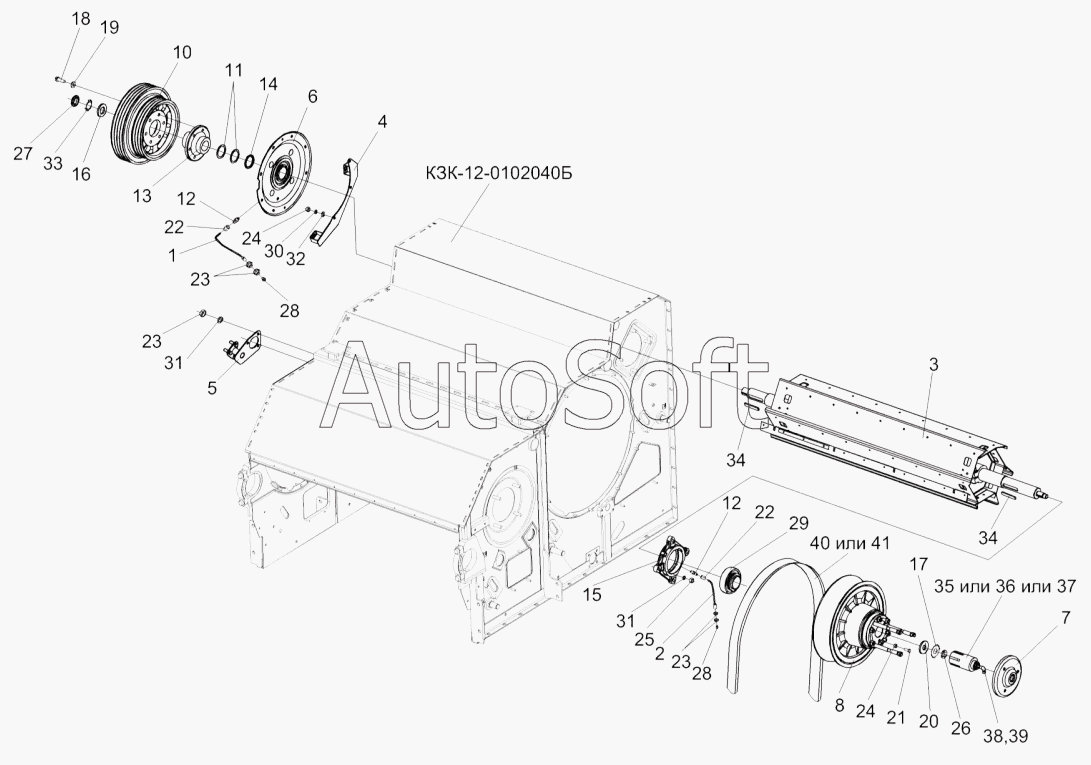

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Аппарат молотильный КЗК-12-1-0102000 (установка битера отбойного)
32
21
22
22
23
23
23
24
24
25
26
27
28
28
29
30
31
31
20
33
34
34
35
36
37
38
39
40
41
КЗК-12-0102040Б
8
1
2
10
КЗК0102350
1
2
3
4
5
6
7
КЗК-12-1-0102000
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0102040Б | К***Б | Рама | |
| КЗК-12-1-0102000 | К***0 | Аппарат молотильный | |
| КЗК0102350 | К***0 | Опора | |
| 1 | К***0 | Труба | |
| 1 | К***0 | Труба | |
| 2 | К***0 | Труба | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Битер отбойный | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Фланец | |
| 7 | К***0 | Фланец | |
| 8 | К***0 | Вариатор барабана | |
| 10 | К***1 | Шкив | |
| 10 | К***0 | Шкив | |
| 11 | К***2 | Прокладка | |
| 12 | К***1 | Штуцер | |
| 13 | К***7 | Ступица | |
| 14 | К***8 | Втулка | |
| 15 | К***1 | Корпус подшипника | |
| 16 | К***3 | Шайба | |
| 17 | К***5 | Шайба стопорная | |
| 18 | К***1 | Болт | |
| 19 | К***А | Шайба | |
| 20 | К***3 | Шайба | |
| 21 | К***1 | Болт | |
| 22 | 5***0 | Гайка накидная | |
| 23 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***5 | Гайка М16-6G-5915 | |
| 26 | Г***1 | Гайка М30х1,5-6Н-11871 | |
| 27 | Г***1 | Гайка М42х1,5-6Н-11871 | |
| 28 | 1***3 | Масленка | |
| 29 | 6***7 | Подшипник | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 32 | Ш***1 | Шайба С.12.01-11371 | |
| 33 | Ш***2 | Шайба Н.42.01-11872 | |
| 34 | Ш***0 | Шпонка 2-18х11 х90-23360 | |
| 35 | Е***7 | Гидроцилиндр | |
| 36 | И***0 | Гидроцилиндр | |
| 37 | Р***В | Гидроцилиндр | |
| 38 | 2***8 | Прокладка | |
| 39 | 0***3 | Устройство для подвода масла | |
| 40 | 6***0 | Ремень | |
| 41 | 6***0 | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
