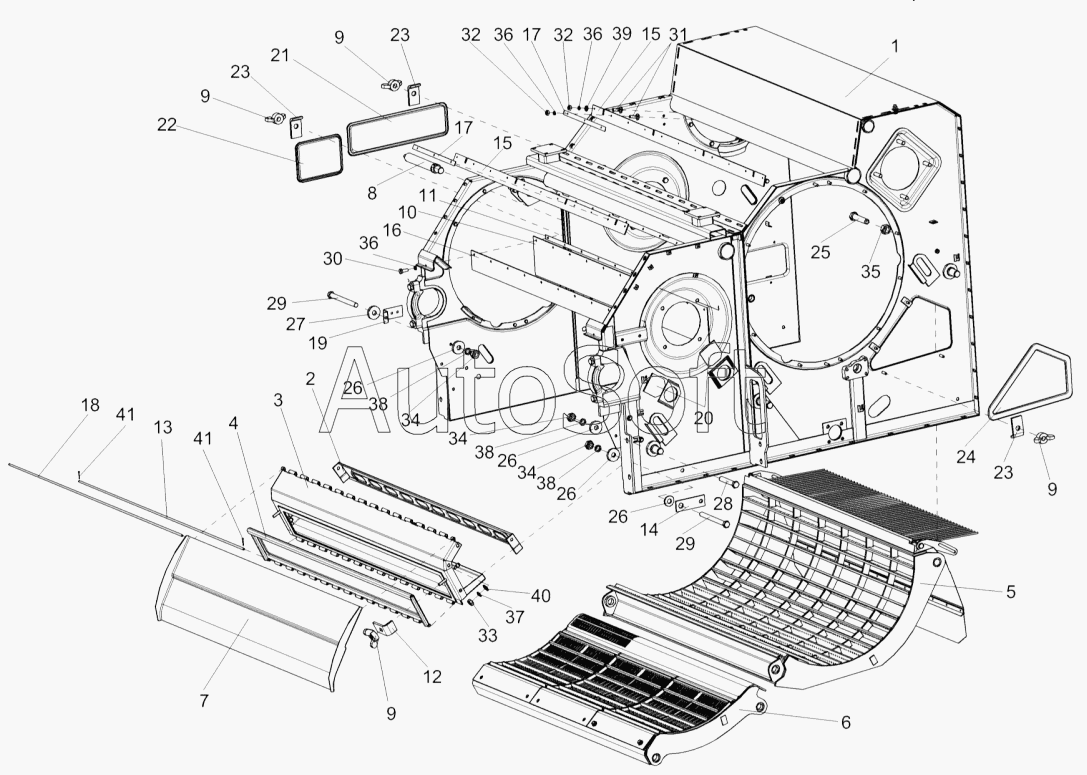

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Аппарат молотильный КЗК-12-1-0102000. Камнеуловитель, подбарабанья
31
21
22
23
23
23
24
25
26
26
26
26
27
28
29
29
30
20
32
32
33
34
34
34
35
36
36
36
37
38
38
38
39
40
41
41
10
КЗК-12-0102670
1
2
3
4
5
6
7
8
9
9
9
9
КЗК-12-1-0102000
11
12
13
14
15
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0102670 | К***0 | Камнеуловитель | |
| КЗК-12-1-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***Б | Рама | |
| 2 | К***0 | Щит | |
| 3 | К***0 | Основание | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Подбарабанье | |
| 6 | К***0 | Подбарабанье | |
| 7 | К***0 | Щиток | |
| 8 | К***0 | Ось | |
| 9 | К***0 | Гайка-барашек | |
| 10 | К***7 | Уплотнение | |
| 11 | К***8 | Планка | |
| 12 | К***3 | Прижим | |
| 13 | К***9 | Ось | |
| 14 | К***8 | Пластина | |
| 15 | К***2 | Отсекатель | |
| 16 | К***3 | Пластина | |
| 17 | К***1 | Планка | |
| 18 | К***6 | Ось | |
| 19 | К***5 | Кронштейн | |
| 20 | К***1 | Крышка | |
| 21 | К***5 | Крышка | |
| 22 | К***7 | Крышка | |
| 23 | К***4 | Прижим | |
| 24 | К***5 | Крышка | |
| 25 | К***5 | Болт | |
| 26 | К***1 | Шайба | |
| 27 | К***5 | Шайба | |
| 28 | Б***6 | Болт М10-6gх60-7796 | |
| 29 | Б***6 | Болт М10-6gх105-7796 | |
| 30 | Б***8 | Болт М6-6gх25-7798 | |
| 31 | Б***2 | Болт М6-6gх20-7802 | |
| 32 | Г***5 | Гайка М6-6G-5915 | |
| 33 | Г***5 | Гайка М8-6G-5915 | |
| 34 | Г***5 | Гайка М10-6G-5915 | |
| 35 | Г***5 | Гайка М12-6G-5915 | |
| 36 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***1 | Шайба С.6.01-11371 | |
| 40 | Ш***1 | Шайба С.8.01-11371 | |
| 41 | Ш***7 | Шплинт 2х12-397 |
