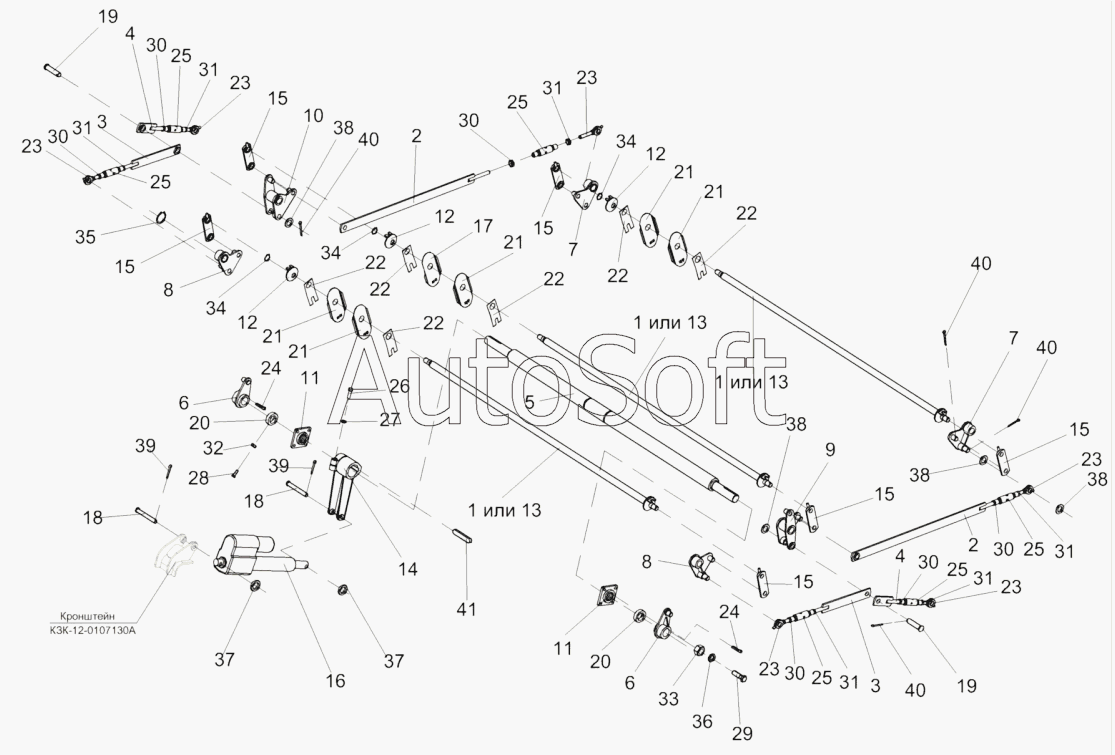

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Установка механизма подъема подбарабаний КЗК-12-0115000
32
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
24
24
25
25
25
25
25
25
26
27
28
29
30
30
30
30
30
30
31
31
31
31
31
31
20
20
33
34
34
34
35
36
37
37
38
38
38
38
39
39
40
40
40
40
41
КЗК-12-0107130А
9
2
3
4
1
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
КЗК-12-0115000
10
11
11
12
12
12
13
13
13
14
15
15
15
15
15
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107130А | К***А | Кронштейн | |
| КЗК-12-0115000 | К***0 | Установка механизма подъема подбарабаний | |
| 1 | К***0 | Фиксатор | |
| 2 | К***0 | Стяжка | |
| 2 | К***0 | Тяга | |
| 3 | К***1 | Стяжка | |
| 3 | К***1 | Тяга | |
| 4 | К***2 | Стяжка | |
| 4 | К***2 | Тяга | |
| 5 | К***0 | Вал | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Рычаг | |
| 8 | К***1 | Рычаг | |
| 9 | К***0 | Рычаг | |
| 10 | К***1 | Рычаг | |
| 11 | К***0 | Опора | |
| 12 | К***0 | Опора | |
| 13 | К***0 | Фиксатор | |
| 14 | К***0 | Рычаг | |
| 15 | К***0 | Тяга | |
| 16 | К***0 | Электромеханизм подбарабанья | |
| 17 | К***1 | Щиток | |
| 18 | К***1 | Палец | |
| 19 | К***2 | Палец | |
| 20 | К***5 | Кольцо установочное | |
| 21 | К***9 | Щиток | |
| 22 | К***1 | Прижим | |
| 23 | К***9 | Тяга | |
| 24 | К***8 | Шпонка | |
| 25 | К***2 | Втулка | |
| 26 | К***Б | Болт | |
| 27 | У***7 | Шайба | |
| 28 | Б***6 | Болт М8-6gх25-7796 | |
| 29 | Б***6 | Болт М12-6gх40-7796 | |
| 30 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 31 | Г***6 | Гайка М16х1,5-LH-6G-2526 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М12-6G-5915 | |
| 34 | К***2 | Кольцо В25-13942 | |
| 35 | К***2 | Кольцо В30-13942 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***1 | Шайба С.12.01-11371 | |
| 38 | Ш***1 | Шайба С.22.01-11371 | |
| 39 | Ш***7 | Шплинт 4х22-397 | |
| 40 | Ш***7 | Шплинт 4х32-397 | |
| 41 | Ш***0 | Шпонка 18х11х100-23360 |
