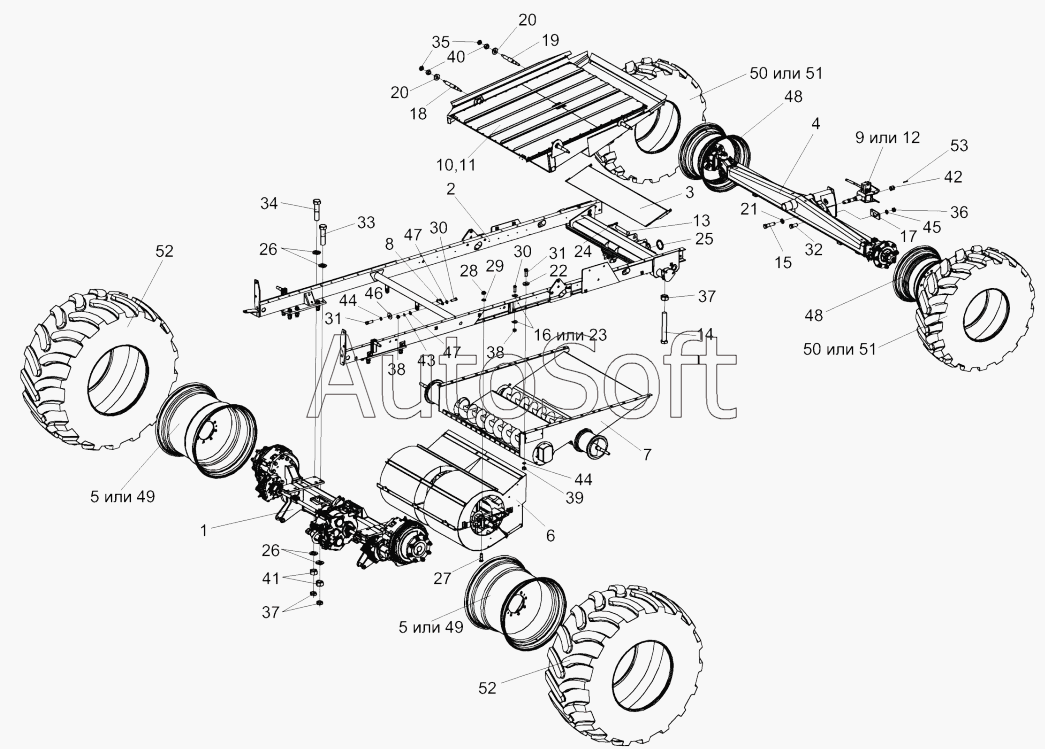

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Шасси КЗК-12-0111000В
39
25
26
26
27
28
29
30
30
31
31
32
33
34
35
36
37
37
38
38
24
40
41
42
43
44
45
46
47
47
48
49
50
50
51
51
52
52
53
10
КЗК-12-0111100
48
48
48
49
49
49
1
2
3
4
5
5
6
7
8
9
КЗК-12-0111000В
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0111000В | К***В | Шасси | |
| КЗК-12-0111100 | К***0 | Установка колес | |
| 1 | К***0 | Мост управляемых колес | |
| 2 | К***Б | Рама | |
| 3 | К***Б | Днище | |
| 4 | К***0 | Мост ведущих колес | |
| 5 | К***0 | Обод | |
| 6 | К***0 | Вентилятор | |
| 7 | К***А | Блок шнеков | |
| 8 | К***0 | Пластина | |
| 9 | К***0 | Устройство тяговое | |
| 10 | К***В | Рама стана решетного | |
| 11 | К***Б | Решето | |
| 12 | К***А | Устройство прицепное | |
| 13 | К***7 | Палец | |
| 14 | К***3 | Болт | |
| 15 | К***8 | Болт | |
| 16 | К***2 | Шайба | |
| 17 | К***5 | Пластина | |
| 18 | К***В | Ось | |
| 19 | К***1 | Ось | |
| 20 | К***А | Шайба | |
| 21 | К***6 | Шайба | |
| 22 | К***А | Шайба | |
| 23 | К***1 | Шайба | |
| 24 | П***4 | Шплинт шкворня | |
| 25 | Р***8 | Шайба | |
| 26 | У***5 | Шайба | |
| 27 | У***1 | Болт | |
| 28 | У***2 | Гайка | |
| 29 | У***7 | Шайба | |
| 30 | Б***6 | Болт М10-6gх30-7796 | |
| 31 | Б***6 | Болт М12-6gх35-7796 | |
| 32 | Б***6 | Болт М16-6gх35-7796 | |
| 33 | Б***8 | Болт М24х2-6gх100-7798 | |
| 34 | Б***8 | Болт М24х2-6gх105-7798 | |
| 35 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 36 | Г***6 | Гайка М16-6G-2526 | |
| 37 | Г***6 | Гайка М24х2-6G-2526 | |
| 38 | Г***5 | Гайка М10-6G-5915 | |
| 39 | Г***5 | Гайка М12-6G-5915 | |
| 40 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 41 | Г***5 | Гайка М24х2-6G-5915 | |
| 42 | Г***8 | Гайка М16-6G-2528 | |
| 43 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 44 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 45 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 46 | Ш***8 | Шайба С.12.01-6958 | |
| 47 | Ш***1 | Шайба С.10.01-11371 | |
| 48 | D***7 | Колесо DW 16х24 8838.3107012-20.47 | |
| 48 | К***0 | Колесо | |
| 48 | К***1 | Колесо | |
| 49 | D***2 | Колесо DW 27Вх32 8006.3101012 | |
| 49 | К***0 | Колесо | |
| 49 | К***1 | Колесо | |
| 50 | 1***3 | Шина пневматическая 18,4R24-7463 | |
| 51 | 1***0 | Шина пневматическая 18,4-24 Ф-148 НС 10 | |
| 52 | 3***6 | Шина пневматическая 30,5L-32 ФБел-179М НС-16 | |
| 53 | Ш***7 | Шплинт 4х32-397 |
