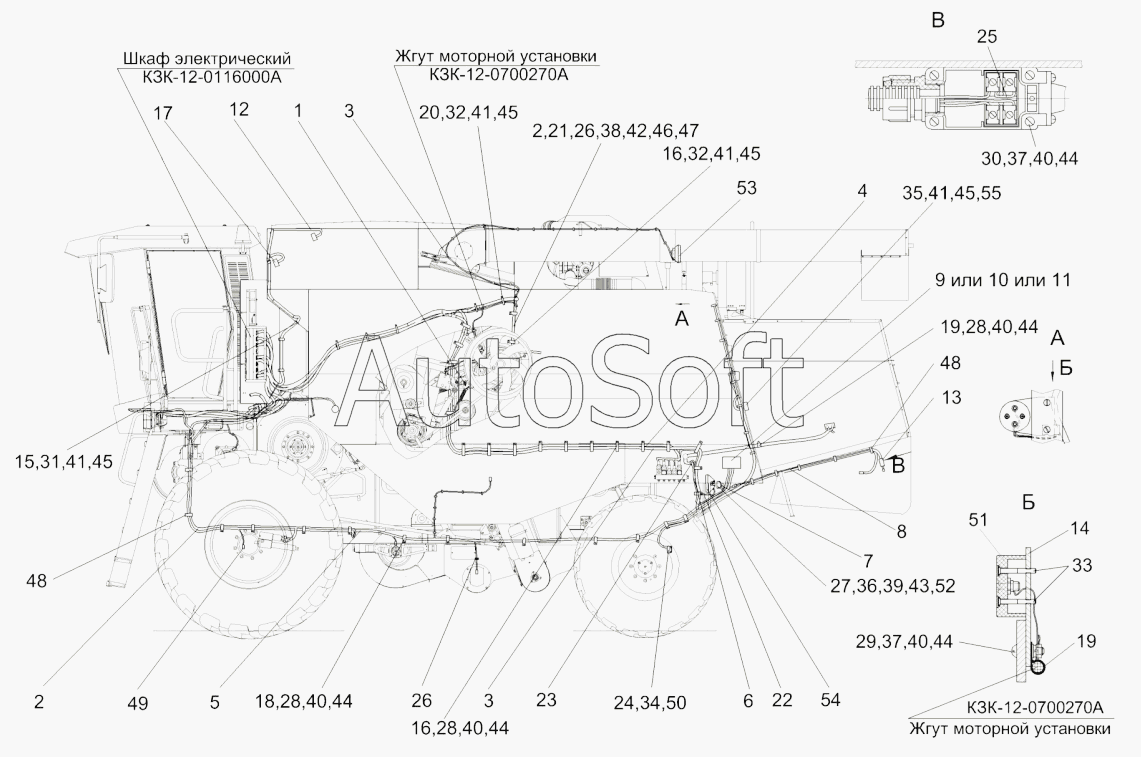

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Электрооборудование молотилки самоходной КЗК-12-0100000Б-12
44
44
44
44
44
30
31
32
32
33
34
35
36
37
37
38
39
40
40
40
40
40
41
41
41
41
42
43
29
45
45
45
45
46
47
48
48
49
50
51
52
53
54
55
КЗК-12-0700270А
КЗК-12-0700270А
КЗК-12-0116000А
15
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
1
16
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0116000А | К***А | Шкаф электрический | |
| КЗК-12-0700270А | К***А | Жгут моторной установки | |
| 1 | К***0 | Датчик | |
| 2 | К***Г | Жгут датчиков | |
| 3 | К***А | Жгут задних фонарей | |
| 4 | К***В | Жгут гидроблоков | |
| 5 | К***0 | Жгут сигнализации очистки | |
| 6 | К***0 | Жгут датчиков потерь соломотряса | |
| 7 | К***0 | Жгут датчиков потерь очистки | |
| 8 | К***А | Жгут датчика оборотов соломоизмельчителя | |
| 9 | К***0 | Установка системы информационно-управляющей бортовой БИУС.03 | |
| 10 | К***0 | Установка бортового компьютера | |
| 11 | К***0 | Установка системы бортовой информационной | |
| 12 | К***0 | Жгут зернового бункера | |
| 13 | К***0 | Выключатель | |
| 13 | К***0 | Выключатель | |
| 14 | К***1 | Кронштейн | |
| 15 | К***1 | Пластина | |
| 16 | К***0 | Хомут | |
| 17 | К***0 | Датчик заполнения бункера | |
| 18 | К***0 | Хомут | |
| 19 | К***6 | Хомут | |
| 20 | К***1 | Прижим | |
| 21 | К***2 | Колпачок защитный | |
| 22 | К***1 | Втулка | |
| 23 | К***2 | Втулка | |
| 24 | К***8 | Крышка | |
| 25 | К***1 | Провод массы | |
| 26 | У***7 | Уплотнение | |
| 27 | В***3 | Винт В.М4-6gх12-17473 | |
| 28 | В***3 | Винт В.М5-6gх10-17473 | |
| 29 | В***3 | Винт В.М5-6gх20-17473 | |
| 30 | В***3 | Винт В.М5-6gх50-17473 | |
| 31 | В***3 | Винт В.М6-6gх12-17473 | |
| 32 | В***3 | Винт В.М6-6gх18-17473 | |
| 33 | В***5 | Винт В2.М3-6gх25-17475 | |
| 34 | В***5 | Винт В2.М5-6gх40-17475 | |
| 35 | Г***5 | Гайка М6-6G-5915 | |
| 36 | Г***7 | Гайка М4-6G-5927 | |
| 37 | Г***7 | Гайка М5-6G-5927 | |
| 38 | Г***6 | Гайка М24х1,5-6G-2526 | |
| 39 | Ш***2 | Шайба 4.65Г-6402 | |
| 40 | Ш***2 | Шайба 5.65Г-6402 | |
| 41 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 14.65Г-6402 | |
| 43 | Ш***1 | Шайба С.4.01-11371 | |
| 44 | Ш***1 | Шайба С.5.01-11371 | |
| 45 | Ш***1 | Шайба С.6.01-11371 | |
| 46 | Ш***1 | Шайба С.14.01-11371 | |
| 47 | В***1 | Выключатель | |
| 48 | Л***а | Лента стяжная зубчатая | |
| 49 | П***М | Преобразователь первичный ПрП-1М | |
| 50 | Р***2 | Розетка | |
| 51 | А***3 | Розетка электрическая автомобильная | |
| 52 | С***1 | Сигнализатор заднего хода разнотональный | |
| 53 | 8***6 | Фара рабочая | |
| 54 | 8***8 | Фара рабочая | |
| 55 | Ф***1 | Фонарь освещения заднего номерного знака |
