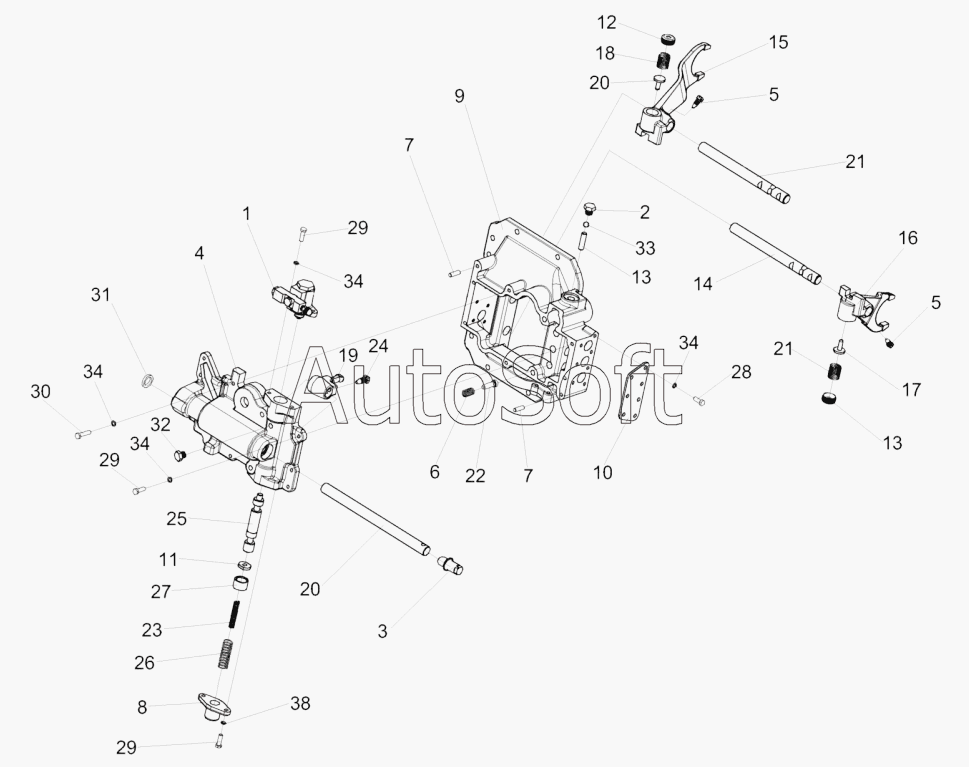

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1 (2013). Механизм переключения диапазонов КЗК-12-0107560
27
19
20
20
20
21
21
22
23
24
25
26
18
28
29
29
29
30
31
31
31
32
33
34
34
34
34
34
8
15
16
1
2
3
4
5
5
6
7
7
КЗК-12-0107560
9
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107560 | К***0 | Механизм переключения передач | |
| 1 | 3***0 | Гидроцилиндр блокировки диапазонов | |
| 2 | К***5 | Пробка | |
| 3 | К***3 | Пробка | |
| 4 | К***2 | Корпус блокировки | |
| 5 | 6***Б | Болт штока | |
| 6 | К***1 | Пружина | |
| 7 | 6***7 | Штифт | |
| 8 | 3***8 | Крышка корпуса блокировки | |
| 9 | 3***8 | Корпус механизма переключения диапазонов | |
| 10 | 3***1 | Крышка корпуса механизма переключения | |
| 11 | 3***5 | Шайба валика блокировки | |
| 12 | 3***8 | Гайка пружин вилок | |
| 13 | 3***4 | Штифт установочный | |
| 14 | 3***1 | Шток верхний переключения диапазонов | |
| 15 | 3***0 | Вилка переключения нижняя | |
| 15 | 3***4 | Вилка переключения нижняя | |
| 16 | 3***0 | Вилка переключения верхняя | |
| 16 | 3***5 | Вилка переключения верхняя | |
| 17 | 3***6 | Штифт вилки переключения | |
| 18 | 3***7 | Пружина штифта вилки | |
| 19 | 3***2 | Рычаг вилок переключения | |
| 20 | К***1 | Шток управления | |
| 20 | К***2 | Шток управления | |
| 21 | 3***1 | Шток нижний переключения диапазонов | |
| 22 | 3***3 | Фиксатор штока диапазонов | |
| 23 | 3***1 | Пружина внутренняя блокировки | |
| 24 | 3***6 | Болт штока | |
| 25 | 3***9 | Шток блокировки | |
| 26 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 27 | 3***4 | Втулка ограничительная | |
| 28 | Б***6 | Болт М8-6gх20-7796 | |
| 29 | Б***6 | Болт М8-6gх25-7796 | |
| 30 | Б***6 | Болт М8-6gх35-7796 | |
| 31 | B***6 | Уплотнение | |
| 31 | C***G | Манжета | |
| 31 | N***8 | Манжета | |
| 32 | П***2 | Пробка КГ 1/8 А2 | |
| 33 | Ш***2 | Шарик 11-40-3722 | |
| 34 | Ш***2 | Шайба 8Т.65Г-6402 |
